Часть 2. Глава IV. Электромагнитные явления. Параграф 23. Магнитные взаимодействия. Магнитное поле - номер 29, страница 133.

Условие.

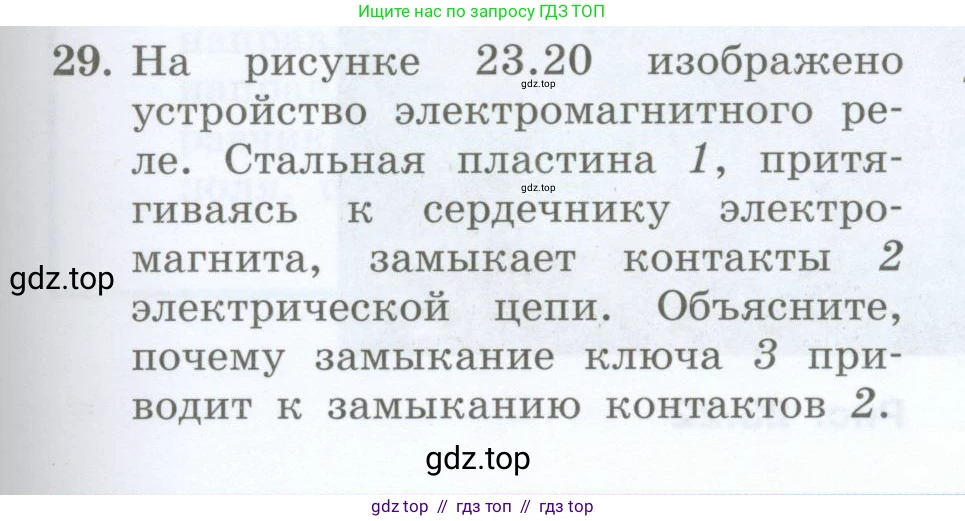

29. На рисунке 23.20 изображено устройство электромагнитного реле. Стальная пластина 1, притягиваясь к сердечнику электромагнита, замыкает контакты 2 электрической цепи. Объясните, почему замыкание ключа 3 приводит к замыканию контактов 2.

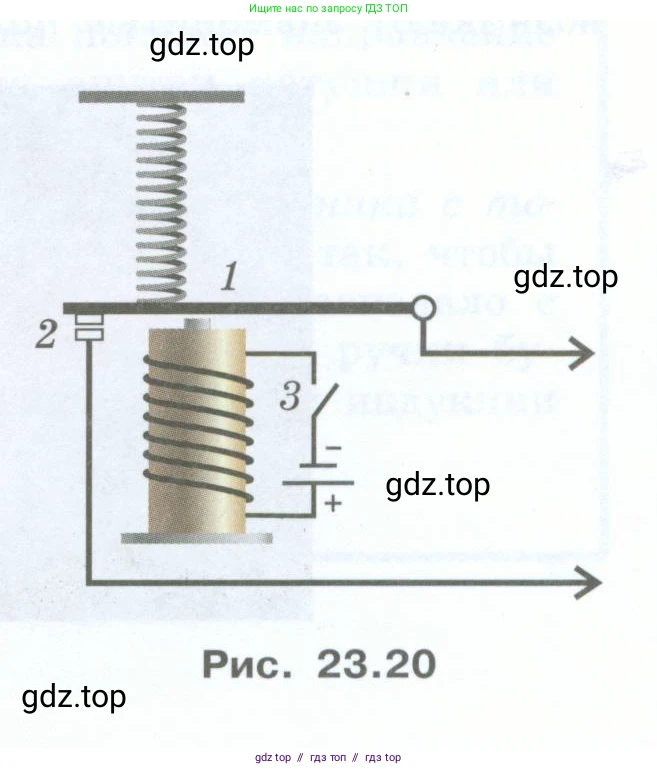

Рис. 23.20

Решение.

Принцип работы электромагнитного реле, изображенного на рисунке, основан на явлении электромагнетизма. Рассмотрим процесс поэтапно:

1. В исходном состоянии ключ 3 разомкнут. В цепи, состоящей из источника тока, катушки и ключа, ток отсутствует. Катушка не проявляет магнитных свойств. Стальная пластина 1 удерживается в верхнем положении пружиной, и контакты 2 разомкнуты.

2. Когда мы замыкаем ключ 3, в цепи с катушкой начинает протекать электрический ток. Вокруг любого проводника с током, в том числе и вокруг витков катушки, возникает магнитное поле.

3. Сердечник, находящийся внутри катушки и сделанный из ферромагнитного материала (например, железа), многократно усиливает это магнитное поле. В результате катушка с сердечником превращается в сильный электромагнит.

4. Возникшее магнитное поле притягивает к себе стальную пластину 1 (которую также называют якорем). Сила магнитного притяжения преодолевает силу упругости пружины.

5. Под действием магнитной силы пластина 1 притягивается к сердечнику электромагнита. Двигаясь вниз, она замыкает контакты 2. Это приводит к тому, что во второй (управляемой) электрической цепи, к которой подключены эти контакты, также начинает течь ток.

Таким образом, слаботочный сигнал в управляющей цепи (с ключом 3) вызывает механическое движение, которое замыкает контакты силовой (управляемой) цепи 2.

Ответ: При замыкании ключа 3 в катушке возникает электрический ток, который создает сильное магнитное поле. Это магнитное поле притягивает стальную пластину 1, которая, в свою очередь, опускаясь, замыкает контакты 2 электрической цепи.
