Номер 36, страница 136, часть 2 - гдз по физике 8 класс учебник Генденштейн, Булатова

Часть 2. Глава IV. Электромагнитные явления. Параграф 23. Магнитные взаимодействия. Магнитное поле - номер 36, страница 136.

Условие.

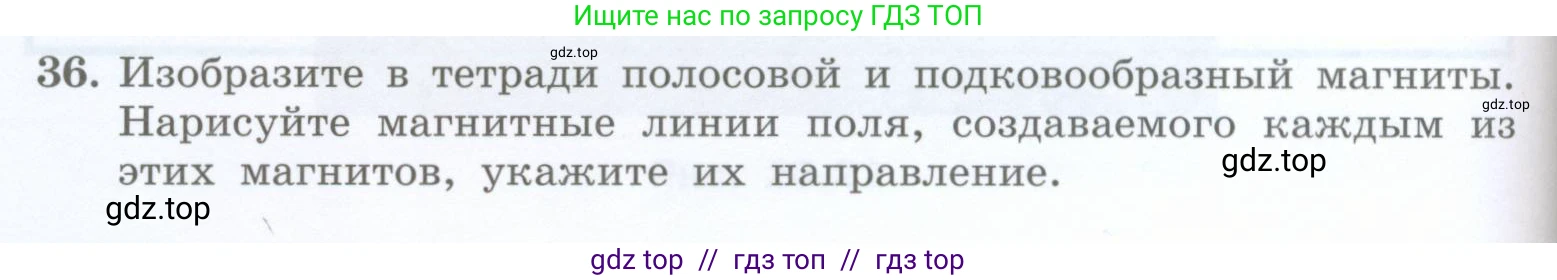

36. Изобразите в тетради полосовой и подковообразный магниты. Нарисуйте магнитные линии поля, создаваемого каждым из этих магнитов, укажите их направление.

Решение.

Решение

Магнитные линии (или силовые линии магнитного поля) — это воображаемые линии для графического представления магнитного поля. По соглашению, они всегда являются замкнутыми кривыми: вне магнита они направлены от северного полюса (N) к южному (S), а внутри магнита — от южного к северному. Густота линий характеризует силу поля: где линии гуще, там поле сильнее (например, у полюсов). Важным свойством является то, что линии никогда не пересекаются. Ниже представлены изображения магнитных полей для полосового и подковообразного магнитов.

Полосовой магнит

Магнитное поле полосового магнита симметрично относительно его оси. Линии поля выходят из северного полюса, изгибаются в пространстве и входят в южный полюс.

Ответ: На рисунке изображено магнитное поле полосового магнита. Силовые линии выходят из северного полюса (N), входят в южный (S) и замыкаются внутри магнита. Направление линий показано стрелками.

Подковообразный магнит

У подковообразного магнита наиболее сильное и однородное поле создается в пространстве между его полюсами. Здесь магнитные линии практически параллельны и направлены от северного полюса к южному. Внешнее поле похоже на поле полосового магнита.

Ответ: На рисунке изображено магнитное поле подковообразного магнита. Между полюсами поле является практически однородным (силовые линии параллельны). Направление линий, указанное стрелками, — от северного полюса (N) к южному (S).
