Номер 37, страница 137, часть 2 - гдз по физике 8 класс учебник Генденштейн, Булатова

Часть 2. Глава IV. Электромагнитные явления. Параграф 23. Магнитные взаимодействия. Магнитное поле - номер 37, страница 137.

Условие.

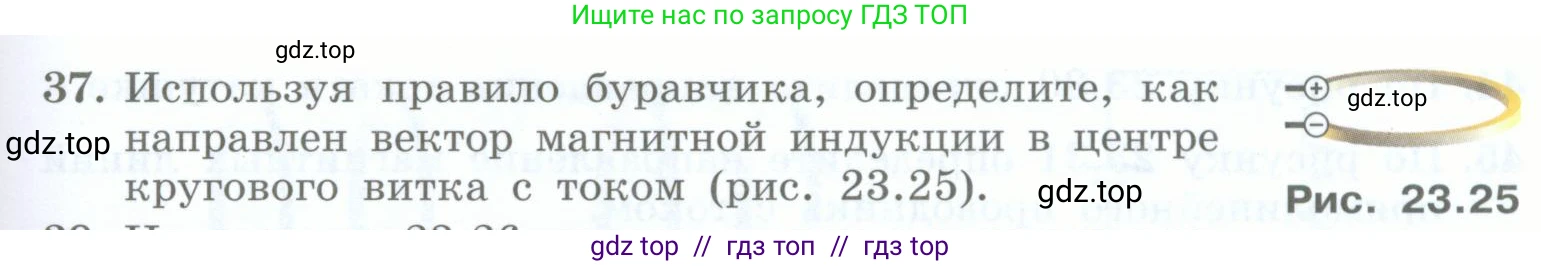

37. Используя правило буравчика, определите, как направлен вектор магнитной индукции в центре кругового витка с током (рис. 23.25).

Рис. 23.25

Решение.

Решение

По определению, направление электрического тока принято от положительного полюса источника (+) к отрицательному (−). На представленном рисунке 23.25 это означает, что ток в круговом витке течет по часовой стрелке.

Для определения направления вектора магнитной индукции $ \vec{B} $, создаваемого током в центре витка, используется правило буравчика (или правило правой руки для кругового тока). Оно гласит: если вращать рукоятку буравчика по направлению тока в витке, то направление поступательного движения острия буравчика укажет направление вектора магнитной индукции в центре витка.

Применим это правило к нашей задаче. Поскольку ток течет по часовой стрелке, мысленно вращаем буравчик в этом же направлении. При вращении по часовой стрелке буравчик будет ввинчиваться, то есть двигаться поступательно вперёд, перпендикулярно плоскости витка, в направлении от наблюдателя.

Следовательно, вектор магнитной индукции $ \vec{B} $ в центре витка направлен перпендикулярно плоскости рисунка от нас (от наблюдателя).

Ответ: Вектор магнитной индукции в центре кругового витка направлен перпендикулярно плоскости витка от наблюдателя.
