Часть 2. Глава IV. Электромагнитные явления. Параграф 23. Магнитные взаимодействия. Магнитное поле - номер 44, страница 138.

Условие.

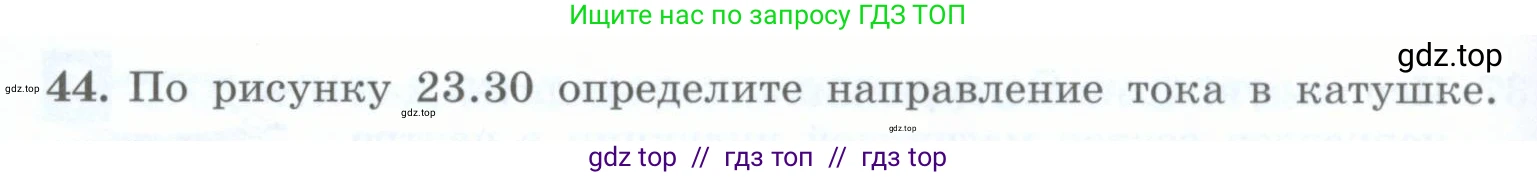

44. По рисунку 23.30 определите направление тока в катушке.

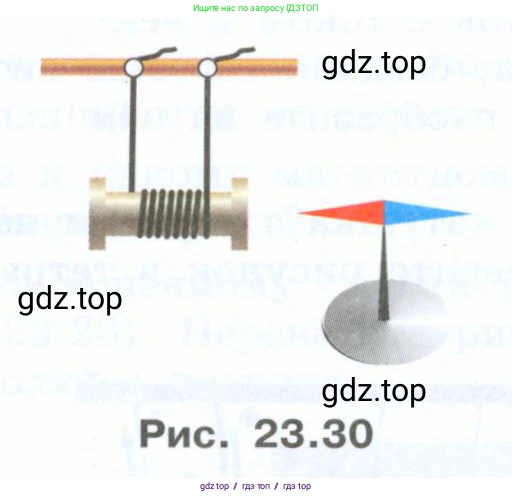

Рис. 23.30

Решение.

Решение

Для определения направления тока в катушке воспользуемся правилом правой руки для соленоида, предварительно определив направление магнитного поля катушки по расположению магнитной стрелки.

1. Магнитная стрелка ориентируется вдоль силовых линий магнитного поля. Синий конец стрелки является ее южным полюсом (S), а красный – северным (N). На рисунке видно, что южный полюс (синий) магнитной стрелки притягивается к правому торцу катушки. Поскольку разноименные полюсы притягиваются, правый торец катушки является ее северным полюсом (N), а левый, соответственно, южным (S).

2. Силовые линии магнитного поля внутри соленоида направлены от южного полюса к северному. Следовательно, внутри катушки магнитное поле направлено слева направо.

3. Применим правило правой руки для соленоида: если обхватить соленоид ладонью правой руки так, чтобы вытянутый большой палец указывал направление магнитного поля внутри катушки (направление на северный полюс, то есть вправо), то четыре согнутых пальца покажут направление тока в витках. В нашем случае пальцы будут указывать направление тока вверх на передней (видимой) стороне катушки и вниз на задней стороне.

Ответ:

Ток в передней части витков катушки направлен снизу вверх.
