Номер 46, страница 138, часть 2 - гдз по физике 8 класс учебник Генденштейн, Булатова

Часть 2. Глава IV. Электромагнитные явления. Параграф 23. Магнитные взаимодействия. Магнитное поле - номер 46, страница 138.

Условие.

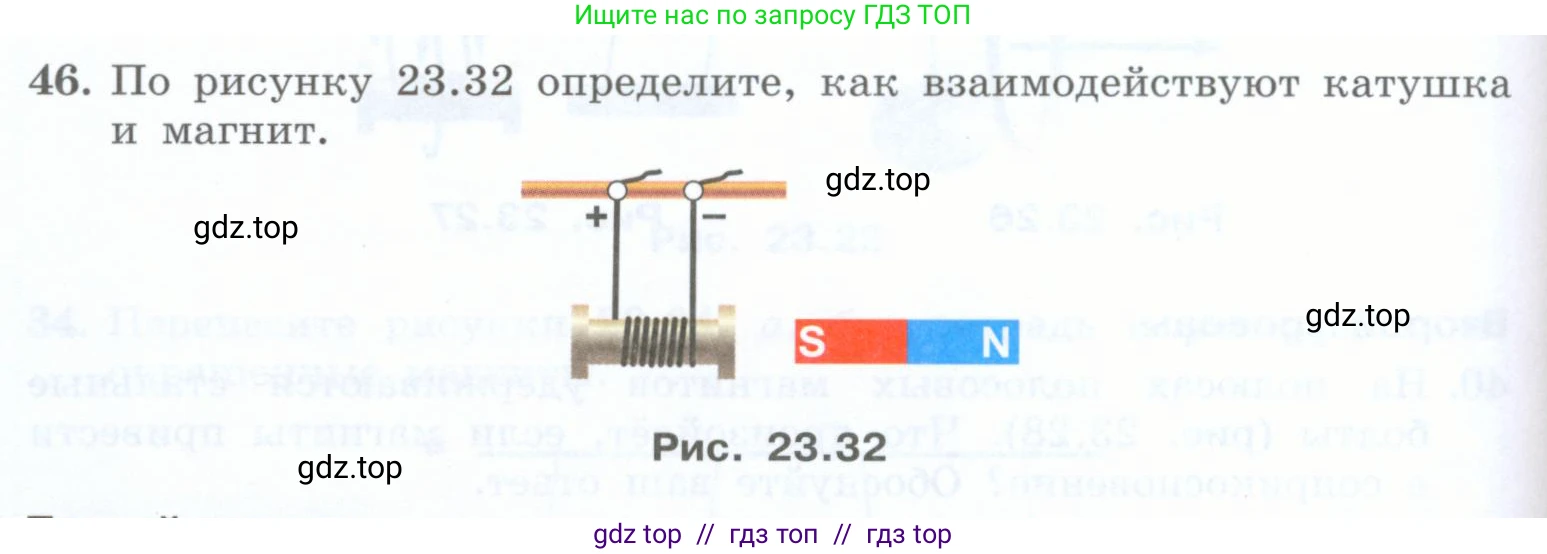

46. По рисунку 23.32 определите, как взаимодействуют катушка и магнит.

Рис. 23.32

Решение.

Решение

Чтобы определить характер взаимодействия катушки с током и постоянного магнита, необходимо сначала определить полюсы электромагнита, которым становится катушка при пропускании через неё тока. Для этого воспользуемся правилом правой руки.

1. На рисунке показано, что левый вывод катушки подключен к положительному полюсу источника тока («+»), а правый — к отрицательному («-»). Электрический ток течёт от «+» к «-». Таким образом, в витках катушки, которые мы видим спереди, ток направлен сверху вниз.

2. Применим правило правой руки для соленоида: если обхватить катушку ладонью правой руки, направив четыре пальца по направлению тока в витках (то есть вниз), то отставленный большой палец покажет направление на северный полюс (N) внутри катушки. В данном случае большой палец будет указывать налево.

3. Это означает, что у катушки-электромагнита левый торец является северным полюсом (N), а правый торец — южным (S).

4. Постоянный магнит расположен к катушке своим южным полюсом (S). Таким образом, южный полюс катушки (правый торец) оказывается напротив южного полюса постоянного магнита.

5. Известно, что одноимённые магнитные полюсы отталкиваются. Следовательно, катушка и магнит будут отталкиваться друг от друга.

Ответ: Катушка и магнит отталкиваются.
