Часть 2. Глава IV. Электромагнитные явления. Параграф 23. Магнитные взаимодействия. Магнитное поле - номер 49, страница 138.

Условие.

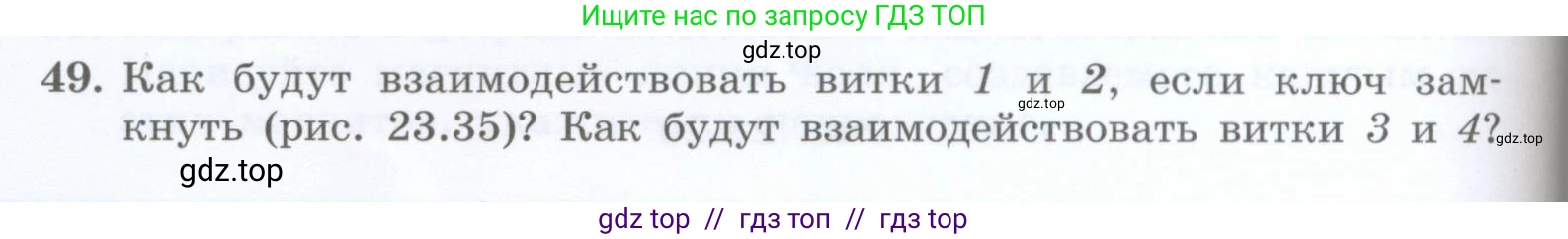

49. Как будут взаимодействовать витки 1 и 2, если ключ замкнуть (рис. 23.35)? Как будут взаимодействовать витки 3 и 4?

Рис. 23.35

Решение.

Решение

При замыкании ключа в цепи потечет электрический ток от положительного полюса источника к отрицательному. Направление этого тока определит направление магнитных полей, создаваемых витками, и, следовательно, характер их взаимодействия. Для определения направления магнитного поля витка с током воспользуемся правилом правой руки: если обхватить виток ладонью правой руки, направив четыре пальца по направлению тока в нём, то отставленный на 90 градусов большой палец покажет направление на северный полюс (N) созданного витком магнита.

Как будут взаимодействовать витки 1 и 2

В витках 1 и 2 ток протекает в одном направлении. На видимой (передней) стороне обоих витков ток течет снизу вверх. Применим правило правой руки:

• Для витка 1: ток на передней стороне направлен вверх. По правилу правой руки, его северный полюс (N) будет слева, а южный полюс (S) – справа, то есть обращен к витку 2.
• Для витка 2: ток на передней стороне также направлен вверх. Его северный полюс (N) будет слева, то есть обращен к витку 1, а южный полюс (S) – справа.

Таким образом, витки 1 и 2 обращены друг к другу разноименными полюсами (южный полюс витка 1 к северному полюсу витка 2). Разноименные магнитные полюса притягиваются.

Ответ: Витки 1 и 2 будут притягиваться.

Как будут взаимодействовать витки 3 и 4

Рассмотрим направление тока в витках 3 и 4:

• В витке 3 ток, как и в первом случае, на передней стороне направлен снизу вверх. По правилу правой руки, его северный полюс (N) находится слева, а южный (S) – справа, то есть обращен к витку 4.
• В витке 4 провода подключены иначе: ток входит в правую клемму и выходит из левой. Это означает, что на передней, видимой стороне витка ток направлен сверху вниз. По правилу правой руки, его южный полюс (S) будет слева (обращен к витку 3), а северный (N) – справа.

Таким образом, витки 3 и 4 обращены друг к другу одноименными полюсами (южный полюс витка 3 к южному полюсу витка 4). Одноименные магнитные полюса отталкиваются.

Ответ: Витки 3 и 4 будут отталкиваться.
