Часть 2. Глава IV. Электромагнитные явления. Параграф 23. Магнитные взаимодействия. Магнитное поле - номер 43, страница 137.

Условие.

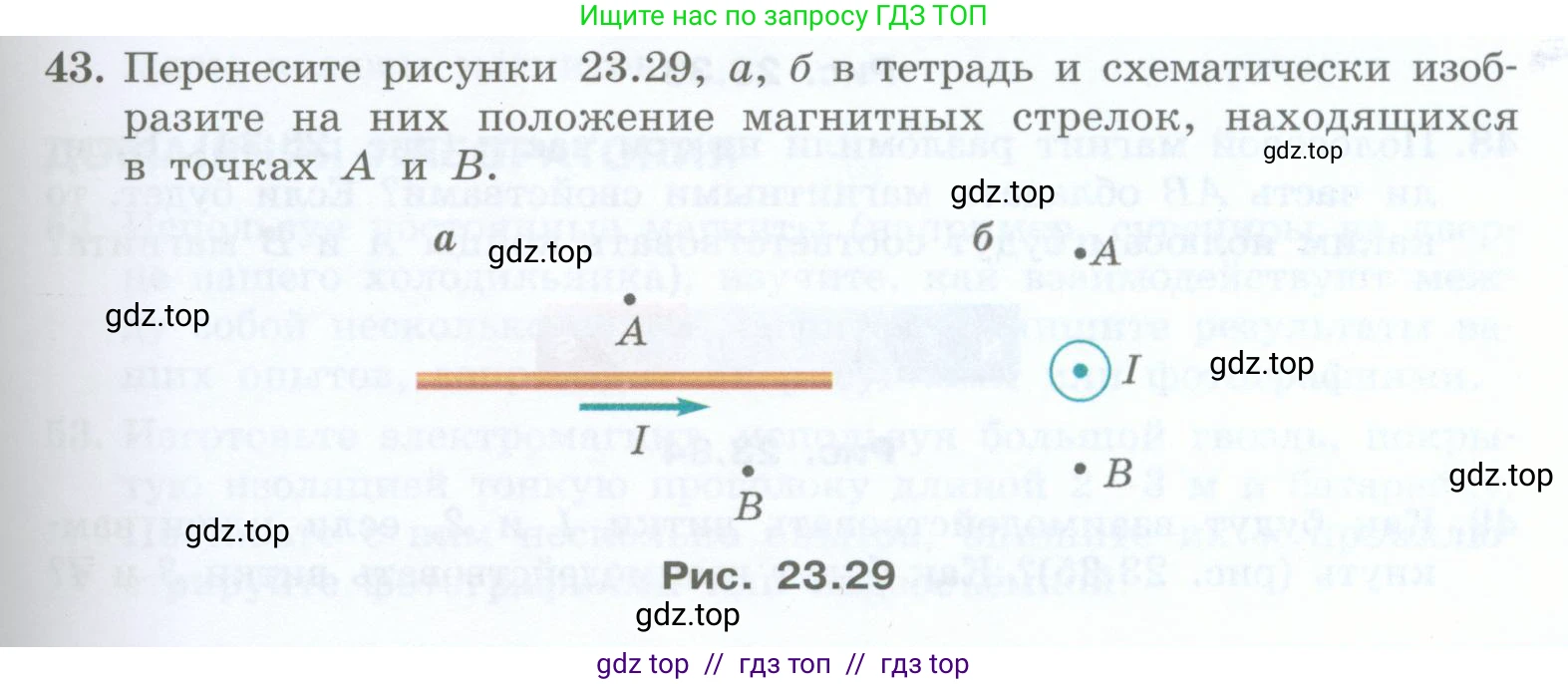

43. Перенесите рисунки 23.29, а, б в тетрадь и схематически изобразите на них положение магнитных стрелок, находящихся в точках $\text{A}$ и $\text{B}$.

Рис. 23.29

Решение.

Для определения направления линий магнитного поля прямого проводника с током используется правило правой руки (или правило буравчика): если большой палец правой руки направить по току, то четыре согнутых пальца укажут направление линий магнитного поля. Магнитная стрелка в любой точке поля располагается по касательной к линии магнитной индукции, при этом ее северный полюс (обычно окрашен в синий цвет или помечен буквой N) указывает направление вектора магнитной индукции $\vec{B}$.

а

Решение

В данном случае ток $\text{I}$ в проводнике направлен горизонтально вправо.
- Чтобы определить направление магнитного поля в точке А, расположенной над проводником, обхватываем проводник правой рукой так, чтобы большой палец был направлен вправо (по току). Тогда согнутые пальцы над проводником будут указывать направление из плоскости рисунка, на наблюдателя. Следовательно, северный полюс магнитной стрелки в точке А будет направлен на нас.
- В точке В, расположенной под проводником, согнутые пальцы будут указывать направление в плоскость рисунка, от наблюдателя. Следовательно, северный полюс магнитной стрелки в точке В будет направлен от нас.

Ответ: В точке А северный полюс магнитной стрелки направлен на наблюдателя (из плоскости рисунка), в точке В — от наблюдателя (за плоскость рисунка).

б

Решение

В этом случае ток $\text{I}$ в проводнике направлен перпендикулярно плоскости рисунка, на наблюдателя (обозначено точкой в кружке).
- Применяем правило правой руки: располагаем большой палец правой руки по направлению тока, то есть на себя. Согнутые пальцы укажут, что линии магнитного поля представляют собой окружности, направленные против часовой стрелки.
- Вектор магнитной индукции $\vec{B}$ в каждой точке направлен по касательной к этим окружностям. В точке А, которая находится справа от проводника, касательная к окружности будет направлена вертикально вверх. Следовательно, северный полюс магнитной стрелки в точке А будет указывать вверх.
- В точке В, которая находится под проводником, касательная к окружности будет направлена горизонтально влево. Следовательно, северный полюс магнитной стрелки в точке В будет указывать влево.

Ответ: В точке А северный полюс магнитной стрелки направлен вверх, в точке В — влево.
