Номер 38, страница 137, часть 2 - гдз по физике 8 класс учебник Генденштейн, Булатова

Часть 2. Глава IV. Электромагнитные явления. Параграф 23. Магнитные взаимодействия. Магнитное поле - номер 38, страница 137.

Условие.

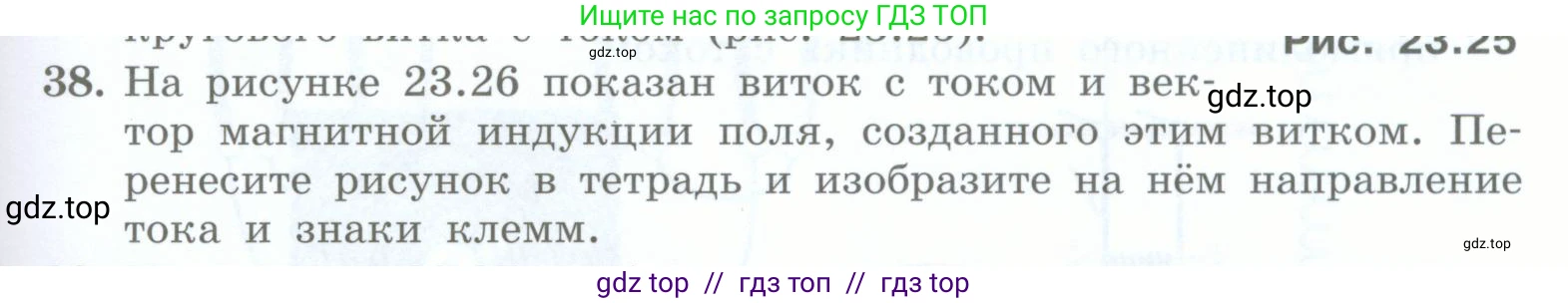

38. На рисунке 23.26 показан виток с током и вектор магнитной индукции поля, созданного этим витком. Перенесите рисунок в тетрадь и изобразите на нём направление тока и знаки клемм.

Рис. 23.26

Решение.

Решение

Для определения направления тока в витке, зная направление вектора магнитной индукции, созданного этим током, используется правило правой руки (также известное как правило буравчика).

Правило правой руки для витка с током гласит: если направить большой палец правой руки по направлению вектора магнитной индукции $\vec{B}$ внутри витка, то четыре согнутых пальца укажут направление электрического тока в витке.

В данной задаче вектор магнитной индукции $\vec{B}$ направлен влево. Расположим правую руку так, чтобы большой палец указывал влево. Тогда согнутые пальцы покажут, что в передней (ближней к нам) части витка ток течет вниз, а в задней (дальней от нас) части — вверх.

По определению, электрический ток в цепи течет от положительного полюса (+) источника к отрицательному (-). Поскольку ток втекает в виток через правую клемму, а вытекает через левую, то правая клемма подключена к положительному полюсу, а левая — к отрицательному.

Изобразим направление тока и знаки клемм на рисунке:

Ответ: В передней части витка ток направлен вниз, в задней — вверх. Правая клемма является положительной (+), левая — отрицательной (-).
