Часть 2. Глава IV. Электромагнитные явления. Параграф 23. Магнитные взаимодействия. Магнитное поле - номер 39, страница 137.

Условие.

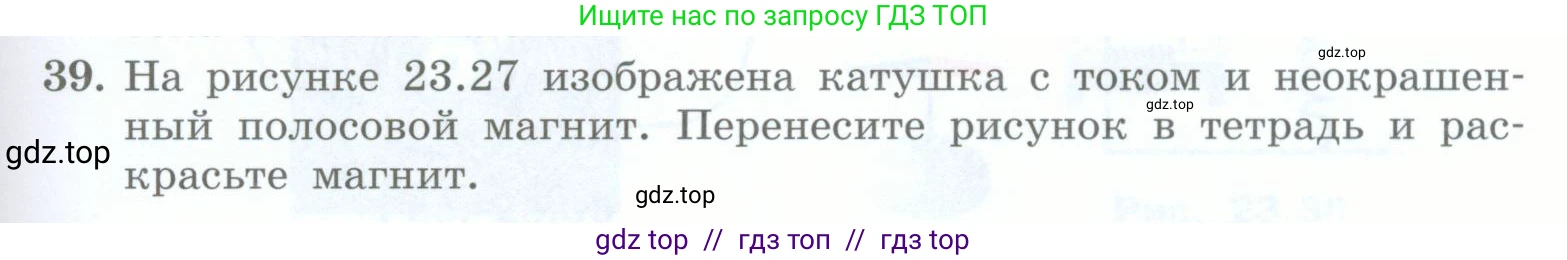

39. На рисунке 23.27 изображена катушка с током и неокрашенный полосовой магнит. Перенесите рисунок в тетрадь и раскрасьте магнит.

Рис. 23.27

Решение.

Решение

Для того чтобы правильно раскрасить полосовой магнит, необходимо определить его северный (N) и южный (S) полюсы. Это можно сделать, определив сначала полюсы катушки с током (которая является электромагнитом) и затем характер их взаимодействия с магнитом.

1. Определим магнитные полюсы катушки с током. Направление электрического тока в цепи — от положительной клеммы источника (+) к отрицательной (–). На рисунке видно, что в передней, видимой нам части обмотки, ток течет сверху вниз. Для определения полюсов электромагнита воспользуемся правилом правой руки: если обхватить соленоид ладонью правой руки так, чтобы четыре пальца были направлены по току в витках, то отставленный на 90 градусов большой палец покажет направление на северный полюс (N). Применив это правило к катушке на рисунке, мысленно обхватив её так, чтобы пальцы указывали вниз (по току в передних витках), большой палец будет указывать налево. Следовательно, левый торец катушки является северным полюсом (N), а правый — южным (S).

2. Определим полюсы постоянного магнита. На рисунке катушка и магнит расположены рядом. В таких задачах предполагается, что они взаимодействуют. Хотя на рисунке нет явных стрелок, указывающих на силу, можно предположить, что они отталкиваются (это частый сценарий в учебных задачах для демонстрации правила). Магнитное взаимодействие основано на том, что одноимённые полюсы (N-N или S-S) отталкиваются, а разноимённые (N-S) притягиваются.

3. Поскольку мы предположили, что катушка и магнит отталкиваются, то их полюсы, обращённые друг к другу, должны быть одноимёнными. Северный полюс (N) катушки находится слева и направлен на магнит. Значит, правый конец полосового магнита, который находится ближе к катушке, также должен быть северным полюсом (N). Соответственно, левый конец магнита будет южным полюсом (S).

4. Теперь можно раскрасить магнит. Согласно принятой в России цветовой маркировке, северный полюс (N) магнита окрашивают в синий цвет, а южный полюс (S) — в красный. Таким образом, правую часть магнита (северный полюс) следует закрасить синим цветом, а левую часть (южный полюс) — красным.

Ответ: Правая сторона полосового магнита является его северным полюсом (N), и её следует раскрасить синим цветом. Левая сторона магнита является южным полюсом (S), и её следует раскрасить красным цветом.
