Номер 45, страница 138, часть 2 - гдз по физике 8 класс учебник Генденштейн, Булатова

Часть 2. Глава IV. Электромагнитные явления. Параграф 23. Магнитные взаимодействия. Магнитное поле - номер 45, страница 138.

Условие.

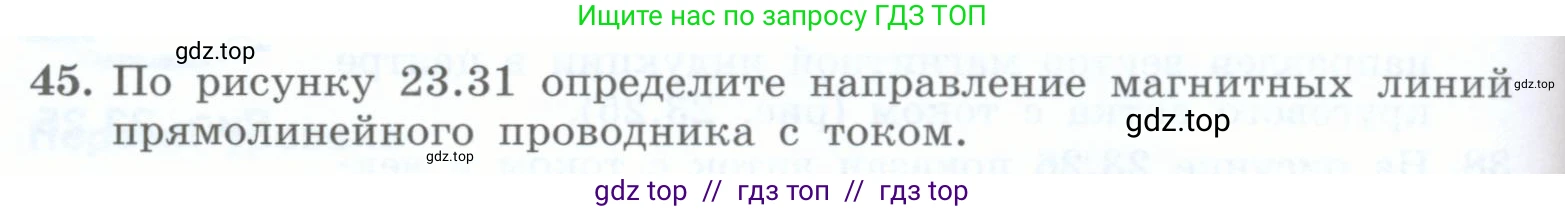

45. По рисунку 23.31 определите направление магнитных линий прямолинейного проводника с током.

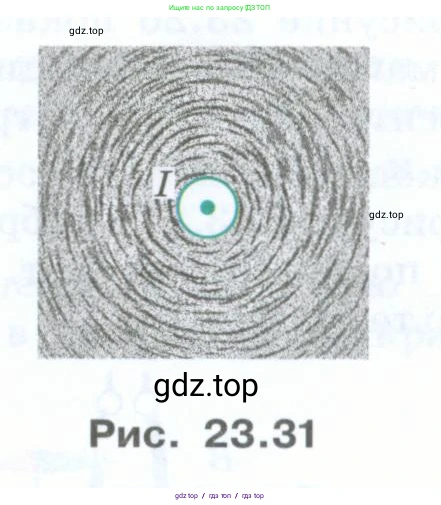

Рис. 23.31

Решение.

Решение

На рисунке 23.31 изображен вид сверху на прямолинейный проводник с током. Стандартное обозначение тока, направленного перпендикулярно плоскости чертежа на наблюдателя (из-за чертежа), — это точка в круге (⊙). Таким образом, ток $\text{I}$ течет к нам.

Вокруг проводника с током возникает магнитное поле, силовые линии которого (магнитные линии) представляют собой замкнутые кривые. В случае прямолинейного проводника это концентрические окружности, лежащие в плоскости, перпендикулярной проводнику.

Направление этих линий можно определить с помощью правила правой руки (или правила буравчика):

Если направить большой палец правой руки по направлению тока в проводнике, то остальные четыре пальца, согнутые в кулак, укажут направление линий магнитной индукции.

Применим это правило к данной задаче:
1. Направляем большой палец правой руки от плоскости рисунка на себя, так как ток течет на нас.
2. Согнутые пальцы укажут направление против часовой стрелки.

Следовательно, магнитные линии вокруг проводника направлены против часовой стрелки.

Ответ: Магнитные линии направлены против часовой стрелки.
