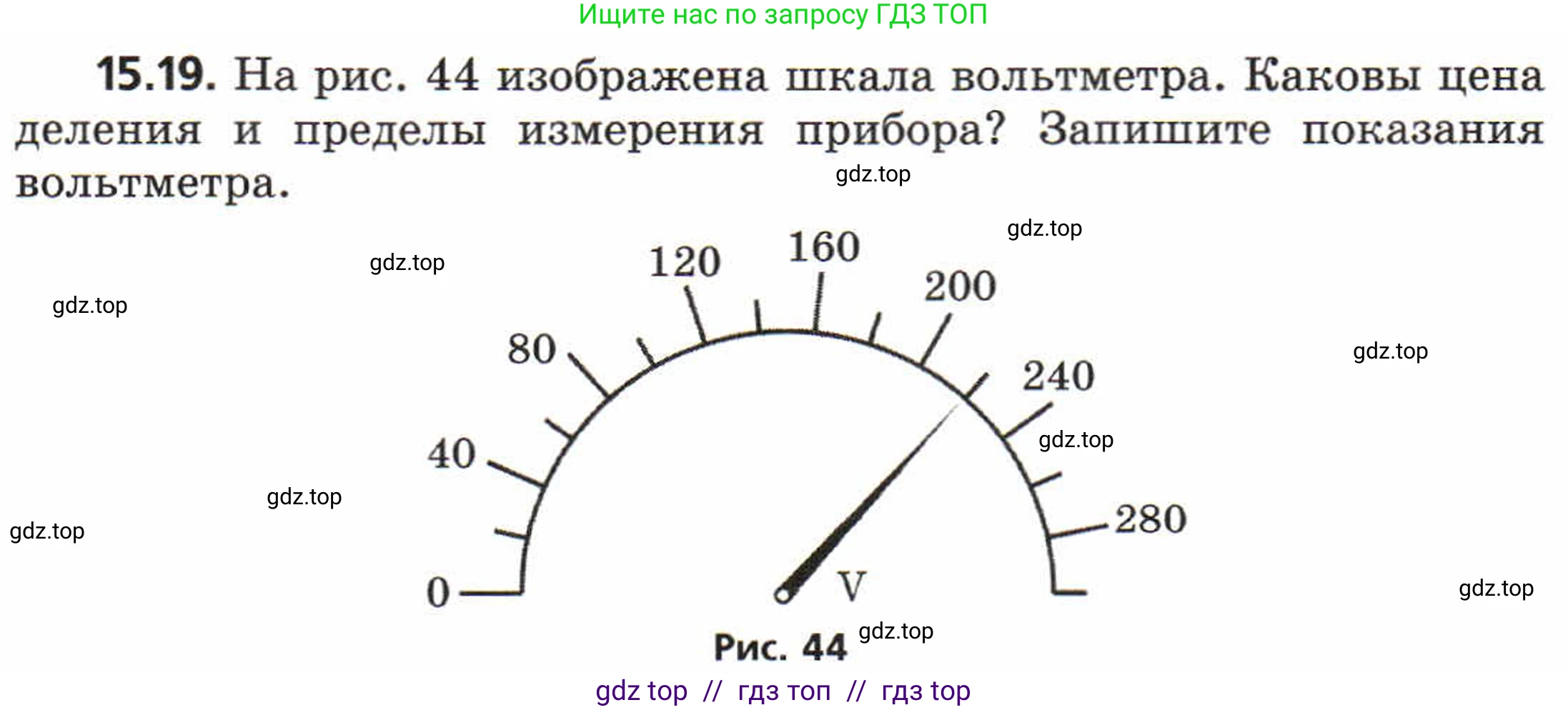

15.19. На рис. 44 изображена шкала вольтметра. Каковы цена деления и пределы измерения прибора? Запишите показания вольтметра.

Рис. 44

Решение.

Цена деления
Для определения цены деления ($\text{C}$) необходимо выбрать два соседних штриха с числовыми отметками (например, 0 В и 40 В), найти разность их значений и разделить на количество делений ($\text{N}$) между ними. Разность значений составляет $40 \text{ В} - 0 \text{ В} = 40 \text{ В}$. Количество делений между этими отметками равно 4. Рассчитаем цену деления:
$C = \frac{40 \text{ В}}{4} = 10 \text{ В}$.
Ответ: 10 В.

Пределы измерения
Пределы измерения прибора — это наименьшее и наибольшее значения, которые он может измерить. Нижний предел измерения соответствует начальной отметке шкалы, то есть 0 В. Верхний предел — это максимальное значение на шкале. Последняя оцифрованная отметка — 280 В. Шкала продолжается после этой отметки. Расстояние между основными оцифрованными отметками (например, 240 В и 280 В) составляет 4 деления. Шкала заканчивается через 4 деления после отметки 280 В. Таким образом, верхний предел измерения равен:
$U_{max} = 280 \text{ В} + 4 \cdot C = 280 \text{ В} + 4 \cdot 10 \text{ В} = 320 \text{ В}$.
Ответ: от 0 В до 320 В.

Запишите показания вольтметра
Стрелка прибора находится после отметки 200 В. Она указывает на второе деление после 200 В. Так как цена одного деления равна 10 В, то показания прибора ($\text{U}$) равны сумме значения ближайшей предыдущей оцифрованной отметки и произведения числа делений на цену деления:
$U = 200 \text{ В} + 2 \cdot 10 \text{ В} = 220 \text{ В}$.
Ответ: 220 В.
