Номер 15.18, страница 72 - гдз по физике 8 класс задачник Генденштейн, Кирик

Электромагнитные явления. 15. Сила тока и напряжение. Закон Ома для участка цепи - номер 15.18, страница 72.

Условие.

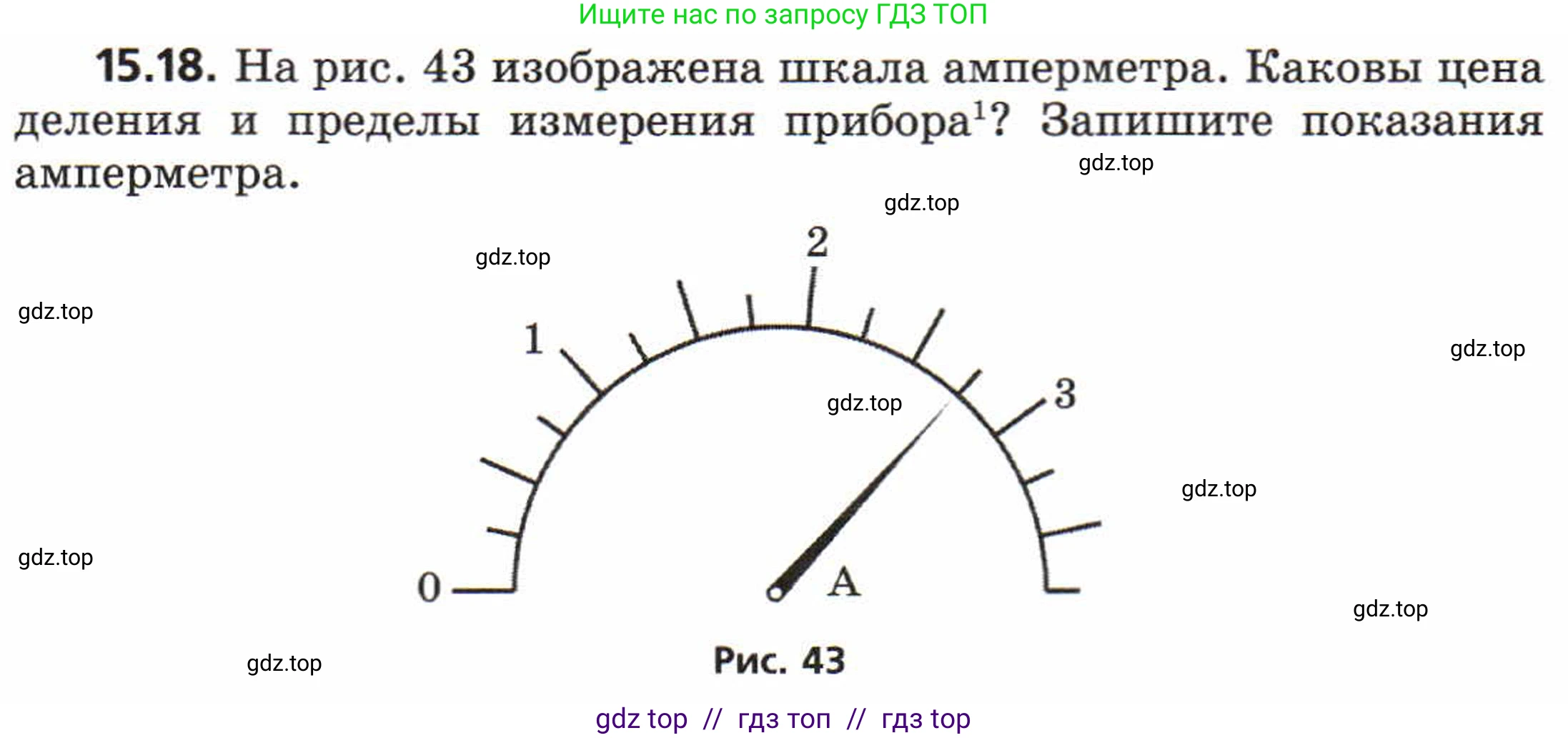

15.18. На рис. 43 изображена шкала амперметра. Каковы цена деления и пределы измерения прибора¹? Запишите показания амперметра.

Рис. 43

Решение.

Дано:

Изображение шкалы амперметра.

Найти:

Цену деления (ЦД) - ?

Пределы измерения - ?

Показания амперметра ($\text{I}$) - ?

Решение:

Цена деления

Для определения цены деления шкалы (ЦД) выберем два соседних оцифрованных штриха, например, 1 А и 2 А. Найдем разность их значений: $2 \text{ А} - 1 \text{ А} = 1 \text{ А}$. Посчитаем количество делений (промежутков) между этими штрихами, их 5. Разделим разность значений на количество делений:

$ЦД = \frac{2 \text{ А} - 1 \text{ А}}{5} = \frac{1 \text{ А}}{5} = 0,2 \text{ А}$

Ответ: Цена деления амперметра равна 0,2 А.

Пределы измерения

Пределы измерения определяют диапазон значений, которые может измерить прибор. Нижний предел измерения соответствует минимальному значению на шкале, что составляет 0 А. Верхний предел измерения соответствует максимальному значению на шкале. Последняя оцифрованная отметка — 3 А, после которой на шкале есть еще 5 делений. Таким образом, верхний предел равен $3 \text{ А} + 5 \times 0,2 \text{ А} = 3 \text{ А} + 1 \text{ А} = 4 \text{ А}$.

Ответ: Пределы измерения прибора составляют от 0 А до 4 А.

Показания амперметра

Стрелка прибора указывает на значение между 2 А и 3 А. Она находится на четвертом делении после отметки «2». Зная, что цена одного деления равна 0,2 А, можно рассчитать показание амперметра ($\text{I}$):

$I = 2 \text{ А} + 4 \times 0,2 \text{ А} = 2 \text{ А} + 0,8 \text{ А} = 2,8 \text{ А}$

Ответ: Показания амперметра равны 2,8 А.
