Часть 2. Глава 8. Электромагнитные явления. Параграф 59. Действие магнитного поля на проводники с токами. Сила Ампера - номер 8, страница 77.

Условие.

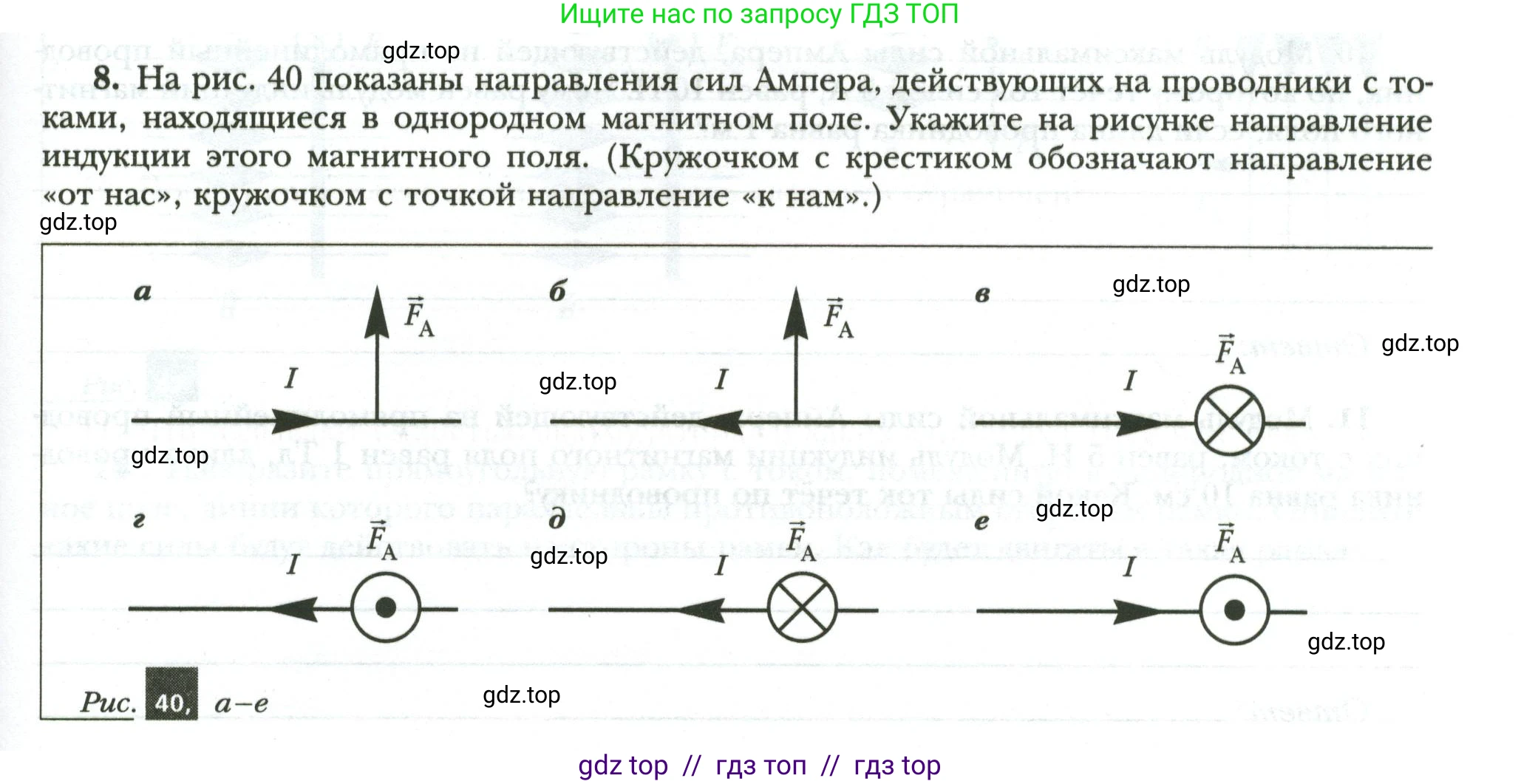

8. На рис. 40 показаны направления сил Ампера, действующих на проводники с то- ками, находящиеся в однородном магнитном поле. Укажите на рисунке направление индукции этого магнитного поля. (Кружочком с крестиком обозначают направление «от нас», кружочком с точкой направление «к нам».)

a $\leftarrow I \quad \uparrow \vec{F_A}$

б $\rightarrow I \quad \otimes \vec{F_A}$

в $\rightarrow I \quad \odot \vec{F_A}$

г $\rightarrow I \quad \uparrow \vec{F_A}$

д $\leftarrow I \quad \downarrow \vec{F_A}$

e $\rightarrow I \quad \downarrow \vec{F_A}$

Рис. 40, а–е

ж $\uparrow I \quad \otimes \vec{B} \quad \rightarrow \vec{F_A}$

з $\uparrow I \quad \odot \vec{B} \quad \leftarrow \vec{F_A}$

и $\uparrow I \quad \rightarrow \vec{F_A}$

к $\uparrow I \quad \rightarrow \vec{F_A}$

л $\leftarrow I \quad \otimes \vec{B} \quad \rightarrow \vec{F_A}$

м $\rightarrow I \quad \odot \vec{B} \quad \downarrow \vec{F_A}$

н $\leftarrow I \quad \otimes \vec{B} \quad \leftarrow \vec{F_A}$

о $\rightarrow I \quad \odot \vec{B} \quad \downarrow \vec{F_A}$

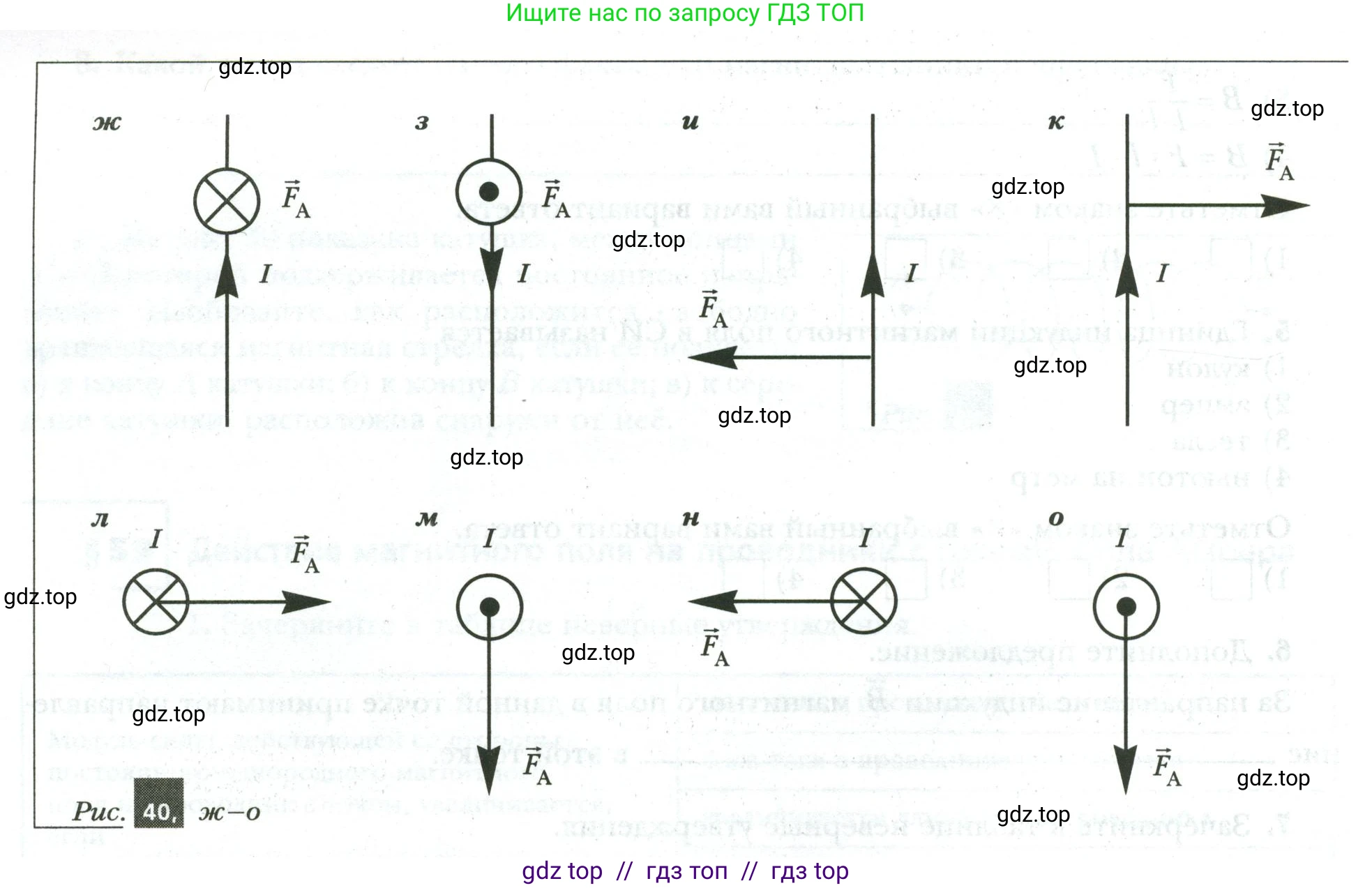

Рис. 40, ж–о

Решение.

Для определения направления вектора магнитной индукции $\vec{B}$ в каждом из представленных случаев воспользуемся правилом левой руки для силы Ампера. Сила Ампера $\vec{F_A}$ — это сила, с которой магнитное поле действует на проводник с током.

Правило левой руки гласит: если расположить левую руку так, чтобы четыре вытянутых пальца были направлены по направлению тока $\text{I}$ в проводнике, а линии вектора магнитной индукции $\vec{B}$ входили в ладонь, то отогнутый на 90° большой палец укажет направление действующей на проводник силы Ампера $\vec{F_A}$.

В данной задаче нам известны направления тока $\text{I}$ и силы Ампера $\vec{F_A}$, и требуется найти направление вектора магнитной индукции $\vec{B}$. Для этого мы будем применять правило левой руки, мысленно располагая её так, чтобы четыре пальца совпадали с направлением тока, а большой палец — с направлением силы. Направление, куда при этом будет обращена ладонь, укажет направление вектора магнитной индукции $\vec{B}$.

Используемые обозначения: $\odot$ — вектор направлен перпендикулярно плоскости рисунка на нас (к наблюдателю); $\otimes$ — вектор направлен перпендикулярно плоскости рисунка от нас (за плоскость).

а

Направление тока $\text{I}$ — вправо. Направление силы Ампера $\vec{F_A}$ — вверх. Располагаем левую руку так, чтобы четыре пальца были направлены вправо, а большой палец — вверх. Ладонь при этом обращена к нам. Следовательно, вектор магнитной индукции $\vec{B}$ направлен из плоскости рисунка на нас.

Ответ: Вектор магнитной индукции $\vec{B}$ направлен перпендикулярно плоскости рисунка на наблюдателя ($\odot$).

б

Направление тока $\text{I}$ — влево. Направление силы Ампера $\vec{F_A}$ — вверх. Располагаем левую руку так, чтобы четыре пальца были направлены влево, а большой палец — вверх. Ладонь при этом обращена от нас. Следовательно, вектор магнитной индукции $\vec{B}$ направлен в плоскость рисунка от нас.

Ответ: Вектор магнитной индукции $\vec{B}$ направлен перпендикулярно плоскости рисунка от наблюдателя ($\otimes$).

в

Направление тока $\text{I}$ — вправо. Направление силы Ампера $\vec{F_A}$ — от нас ($\otimes$). Располагаем левую руку так, чтобы четыре пальца были направлены вправо, а большой палец — от нас. Ладонь при этом обращена вниз. Следовательно, вектор магнитной индукции $\vec{B}$ направлен вниз.

Ответ: Вектор магнитной индукции $\vec{B}$ направлен вниз.

г

Направление тока $\text{I}$ — влево. Направление силы Ампера $\vec{F_A}$ — от нас ($\otimes$). Располагаем левую руку так, чтобы четыре пальца были направлены влево, а большой палец — от нас. Ладонь при этом обращена вверх. Следовательно, вектор магнитной индукции $\vec{B}$ направлен вверх.

Ответ: Вектор магнитной индукции $\vec{B}$ направлен вверх.

д

Направление тока $\text{I}$ — вправо. Направление силы Ампера $\vec{F_A}$ — на нас ($\odot$). Располагаем левую руку так, чтобы четыре пальца были направлены вправо, а большой палец — на нас. Ладонь при этом обращена вверх. Следовательно, вектор магнитной индукции $\vec{B}$ направлен вверх.

Ответ: Вектор магнитной индукции $\vec{B}$ направлен вверх.

е

Направление тока $\text{I}$ — влево. Направление силы Ампера $\vec{F_A}$ — на нас ($\odot$). Располагаем левую руку так, чтобы четыре пальца были направлены влево, а большой палец — на нас. Ладонь при этом обращена вниз. Следовательно, вектор магнитной индукции $\vec{B}$ направлен вниз.

Ответ: Вектор магнитной индукции $\vec{B}$ направлен вниз.

ж

Направление тока $\text{I}$ — вниз. Направление силы Ампера $\vec{F_A}$ — влево. Располагаем левую руку так, чтобы четыре пальца были направлены вниз, а большой палец — влево. Ладонь при этом обращена к нам. Следовательно, вектор магнитной индукции $\vec{B}$ направлен из плоскости рисунка на нас.

Ответ: Вектор магнитной индукции $\vec{B}$ направлен перпендикулярно плоскости рисунка на наблюдателя ($\odot$).

з

Направление тока $\text{I}$ — вниз. Направление силы Ампера $\vec{F_A}$ — вправо. Располагаем левую руку так, чтобы четыре пальца были направлены вниз, а большой палец — вправо. Ладонь при этом обращена от нас. Следовательно, вектор магнитной индукции $\vec{B}$ направлен в плоскость рисунка от нас.

Ответ: Вектор магнитной индукции $\vec{B}$ направлен перпендикулярно плоскости рисунка от наблюдателя ($\otimes$).

и

Направление тока $\text{I}$ — вверх. Направление силы Ампера $\vec{F_A}$ — влево. Располагаем левую руку так, чтобы четыре пальца были направлены вверх, а большой палец — влево. Ладонь при этом обращена от нас. Следовательно, вектор магнитной индукции $\vec{B}$ направлен в плоскость рисунка от нас.

Ответ: Вектор магнитной индукции $\vec{B}$ направлен перпендикулярно плоскости рисунка от наблюдателя ($\otimes$).

к

Направление тока $\text{I}$ — вверх. Направление силы Ампера $\vec{F_A}$ — вправо. Располагаем левую руку так, чтобы четыре пальца были направлены вверх, а большой палец — вправо. Ладонь при этом обращена к нам. Следовательно, вектор магнитной индукции $\vec{B}$ направлен из плоскости рисунка на нас.

Ответ: Вектор магнитной индукции $\vec{B}$ направлен перпендикулярно плоскости рисунка на наблюдателя ($\odot$).

л

Направление тока $\text{I}$ — от нас ($\otimes$). Направление силы Ампера $\vec{F_A}$ — вправо. Располагаем левую руку так, чтобы четыре пальца были направлены от нас, а большой палец — вправо. Ладонь при этом обращена вверх. Следовательно, вектор магнитной индукции $\vec{B}$ направлен вверх.

Ответ: Вектор магнитной индукции $\vec{B}$ направлен вверх.

м

Направление тока $\text{I}$ — на нас ($\odot$). Направление силы Ампера $\vec{F_A}$ — вниз. Располагаем левую руку так, чтобы четыре пальца были направлены на нас, а большой палец — вниз. Ладонь при этом обращена вправо. Следовательно, вектор магнитной индукции $\vec{B}$ направлен вправо.

Ответ: Вектор магнитной индукции $\vec{B}$ направлен вправо.

н

Направление тока $\text{I}$ — от нас ($\otimes$). Направление силы Ампера $\vec{F_A}$ — влево. Располагаем левую руку так, чтобы четыре пальца были направлены от нас, а большой палец — влево. Ладонь при этом обращена вниз. Следовательно, вектор магнитной индукции $\vec{B}$ направлен вниз.

Ответ: Вектор магнитной индукции $\vec{B}$ направлен вниз.

о

Направление тока $\text{I}$ — на нас ($\odot$). Направление силы Ампера $\vec{F_A}$ — вниз. Располагаем левую руку так, чтобы четыре пальца были направлены на нас, а большой палец — вниз. Ладонь при этом обращена вправо. Следовательно, вектор магнитной индукции $\vec{B}$ направлен вправо.

Ответ: Вектор магнитной индукции $\vec{B}$ направлен вправо.
