Условие.

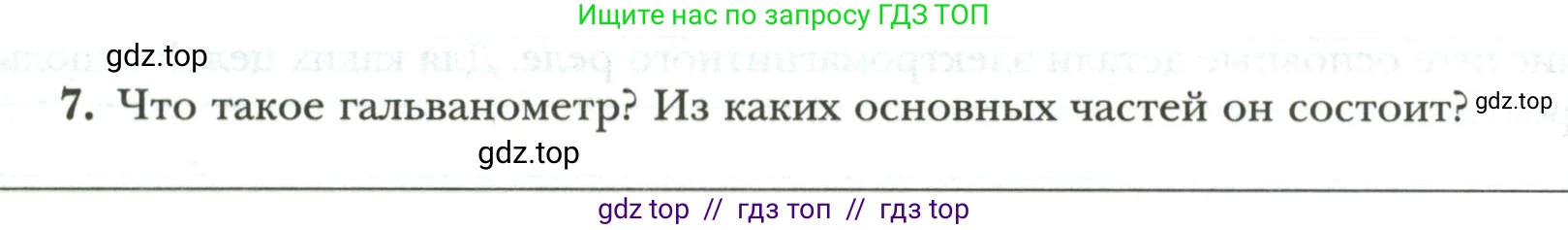

7. Что такое гальванометр? Из каких основных частей он состоит?

Решение.

Что такое гальванометр?

Гальванометр — это высокочувствительный электроизмерительный прибор, предназначенный для обнаружения и измерения малых значений электрического тока. Его название происходит от имени итальянского ученого Луиджи Гальвани. Принцип действия наиболее распространенного, магнитоэлектрического гальванометра, основан на взаимодействии магнитного поля постоянного магнита и магнитного поля катушки, по которой протекает ток. Когда через катушку, расположенную в магнитном поле, проходит ток, на нее начинает действовать вращающий момент (сила Ампера). Этот момент поворачивает катушку вместе с прикрепленной к ней стрелкой на угол, пропорциональный силе тока. Упругие элементы (пружины или подвес) создают противодействующий момент, который уравновешивает вращающий момент. Таким образом, по углу отклонения стрелки можно судить о величине тока. Гальванометры являются основой для создания амперметров и вольтметров, а также используются в качестве нуль-индикаторов (приборов для фиксации отсутствия тока) в мостовых схемах и компенсаторах.

Ответ: Гальванометр — это прибор для обнаружения и измерения слабых электрических токов, работающий на основе магнитного действия тока.

Из каких основных частей он состоит?

Конструкция типичного магнитоэлектрического гальванометра включает в себя следующие основные части:
1. Постоянный магнит: Обычно подковообразной формы, создает сильное и постоянное магнитное поле, в котором находится подвижная часть прибора.
2. Подвижная катушка (рамка): Легкая рамка (часто из алюминия) с намотанной на нее тонкой изолированной проволокой. По этой катушке пропускается измеряемый ток.
3. Сердечник из мягкого железа: Цилиндр, неподвижно установленный внутри катушки (не касаясь ее), который концентрирует силовые линии магнитного поля, делая его практически однородным и радиальным.
4. Упругие элементы (пружины или подвес): Две спиральные пружины (или тонкая упругая нить в очень чувствительных приборах), которые удерживают катушку, создают противодействующий вращающий момент и одновременно служат для подвода тока к катушке.
5. Отсчетное устройство: Состоит из легкой стрелки-указателя, жестко закрепленной на рамке катушки, и градуированной шкалы, по которой определяют угол отклонения.

Ответ: Основные части гальванометра: постоянный магнит, подвижная катушка с сердечником из мягкого железа, упругие пружины (подвес) и отсчетное устройство (стрелка и шкала).
