Номер 3, страница 82, часть 2 - гдз по физике 8 класс рабочая тетрадь Грачев, Погожев

Часть 2. Глава 8. Электромагнитные явления. Параграф 61. Электромагниты и их применение - номер 3, страница 82.

Условие.

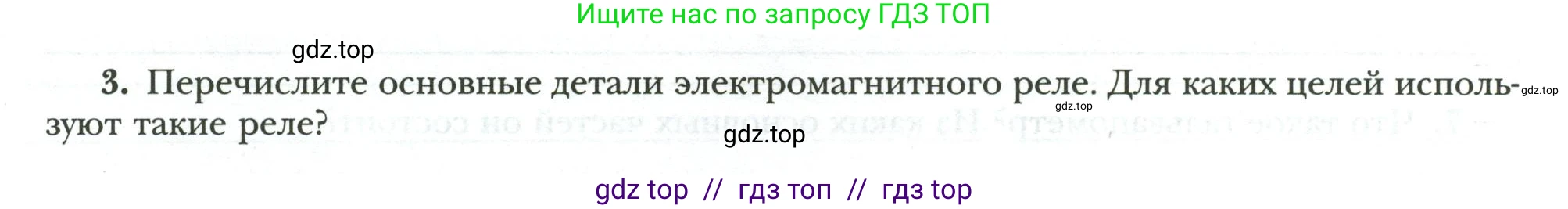

3. Перечислите основные детали электромагнитного реле. Для каких целей используют такие реле?

Решение.

Перечислите основные детали электромагнитного реле.

Электромагнитное реле — это электромеханическое устройство, предназначенное для коммутации (замыкания и размыкания) электрических цепей под действием управляющего сигнала. Его основными деталями являются:
Электромагнит — состоит из катушки с обмоткой из изолированного провода и ферромагнитного сердечника. При протекании электрического тока через обмотку создается магнитное поле, которое является движущей силой реле.
Якорь — подвижная металлическая пластина (часть магнитной системы), которая притягивается к сердечнику электромагнита при подаче на него напряжения.
Контактная группа — система из одного или нескольких подвижных и неподвижных контактов. Механически связана с якорем. При движении якоря контакты замыкаются, размыкаются или переключаются, тем самым управляя силовой или сигнальной цепью.
Возвратная пружина — упругий элемент, который возвращает якорь и, соответственно, контакты в исходное (нормальное) положение после снятия напряжения с катушки электромагнита.
Корпус — защитная оболочка, которая предохраняет внутренние механизмы реле от пыли, влаги и механических повреждений.

Ответ: Основные детали электромагнитного реле: электромагнит (катушка с сердечником), якорь, контактная группа, возвратная пружина, корпус.

Для каких целей используют такие реле?

Электромагнитные реле — это универсальные коммутационные устройства, которые используют для решения следующих задач:
Управление мощными нагрузками с помощью слаботочных сигналов. Это основное назначение реле. Оно позволяет с помощью низкого напряжения и малого тока (например, с выхода микроконтроллера) управлять цепями с высоким напряжением (сотни вольт) и большим током (десятки ампер), такими как электродвигатели, нагревательные элементы, мощные лампы.
Обеспечение гальванической развязки. Так как управляющая цепь (катушка) и управляемая цепь (контакты) не имеют прямого электрического контакта, реле обеспечивает их полную изоляцию. Это защищает чувствительную управляющую электронику от высоковольтных помех и скачков напряжения в силовой цепи.
Одновременная коммутация нескольких цепей. Реле может иметь несколько независимых контактных групп, что позволяет одним управляющим сигналом одновременно включать, выключать или переключать несколько различных электрических цепей.
Применение в системах автоматики и защиты. Реле являются ключевыми элементами в различных схемах автоматического управления, системах сигнализации (пожарной, охранной), а также в устройствах релейной защиты, которые отключают оборудование при возникновении аварийных ситуаций (например, короткого замыкания или перегрузки).

Ответ: Такие реле используют для управления мощными нагрузками с помощью слаботочных сигналов, для гальванической развязки, для одновременной коммутации нескольких цепей, а также в системах автоматики, управления и защиты.
