Часть 2. Глава 8. Электромагнитные явления. Параграф 61. Электромагниты и их применение - номер 5, страница 82.

Условие.

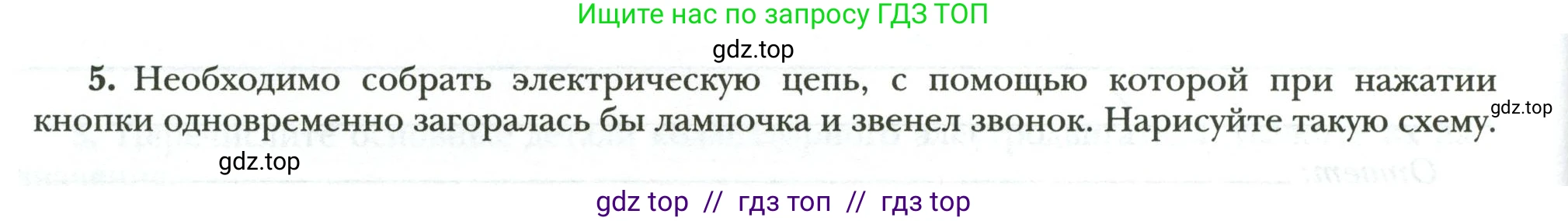

5. Необходимо собрать электрическую цепь, с помощью которой при нажатии кнопки одновременно загоралась бы лампочка и звенел звонок. Нарисуйте такую схему.

Решение.

Для того чтобы при нажатии кнопки одновременно загоралась лампочка и звенел звонок, необходимо собрать электрическую цепь, в которой эти два элемента (потребителя тока) будут подключены параллельно друг другу. Вся эта группа будет последовательно подключена к источнику тока через выключатель (кнопку).

Параллельное соединение гарантирует, что на оба потребителя (лампочку и звонок) будет подаваться одинаковое напряжение, равное напряжению источника тока (пренебрегая падением напряжения на проводах). Это позволяет каждому устройству работать в своем номинальном режиме, потребляя необходимый ему ток. Если бы лампочка и звонок были соединены последовательно, то напряжение источника разделилось бы между ними, и они, скорее всего, не работали бы корректно или не работали бы вовсе, особенно если их рабочие характеристики (номинальные напряжение и ток) сильно различаются.

Принципиальная схема такой электрической цепи представлена ниже. При замыкании ключа S (нажатии кнопки) электрический ток от источника потечет по цепи и в узловой точке разделится на две параллельные ветви: одна пойдет через лампочку L, а другая — через звонок H. В результате оба устройства включатся одновременно.

На схеме приняты следующие условные обозначения: S - кнопка (ключ), L - лампочка, H - звонок, источник тока обозначен двумя параллельными линиями разной длины.

Ответ: Для того чтобы лампочка загоралась и звонок звенел одновременно при нажатии одной кнопки, их необходимо подключить параллельно. Электрическая цепь должна состоять из последовательно соединенных источника тока, кнопки и блока из параллельно соединенных лампочки и звонка. Принципиальная схема такой цепи приведена на рисунке.
