3. Как направлены магнитные линии вокруг прямого проводника с током?

Решение.

3. Как направлены магнитные линии вокруг прямого проводника с током?

Вокруг любого проводника, по которому протекает электрический ток, создается магнитное поле. Линии этого магнитного поля (силовые линии, или линии магнитной индукции) для прямого проводника представляют собой замкнутые концентрические окружности. Эти окружности лежат в плоскостях, перпендикулярных проводнику, а их центр находится на оси проводника.

Для определения направления линий магнитного поля используется правило правой руки (также известное как правило буравчика). Правило гласит: если обхватить проводник правой рукой так, чтобы большой палец был направлен по направлению тока, то направление, в котором согнуты остальные четыре пальца, укажет направление линий магнитного поля.

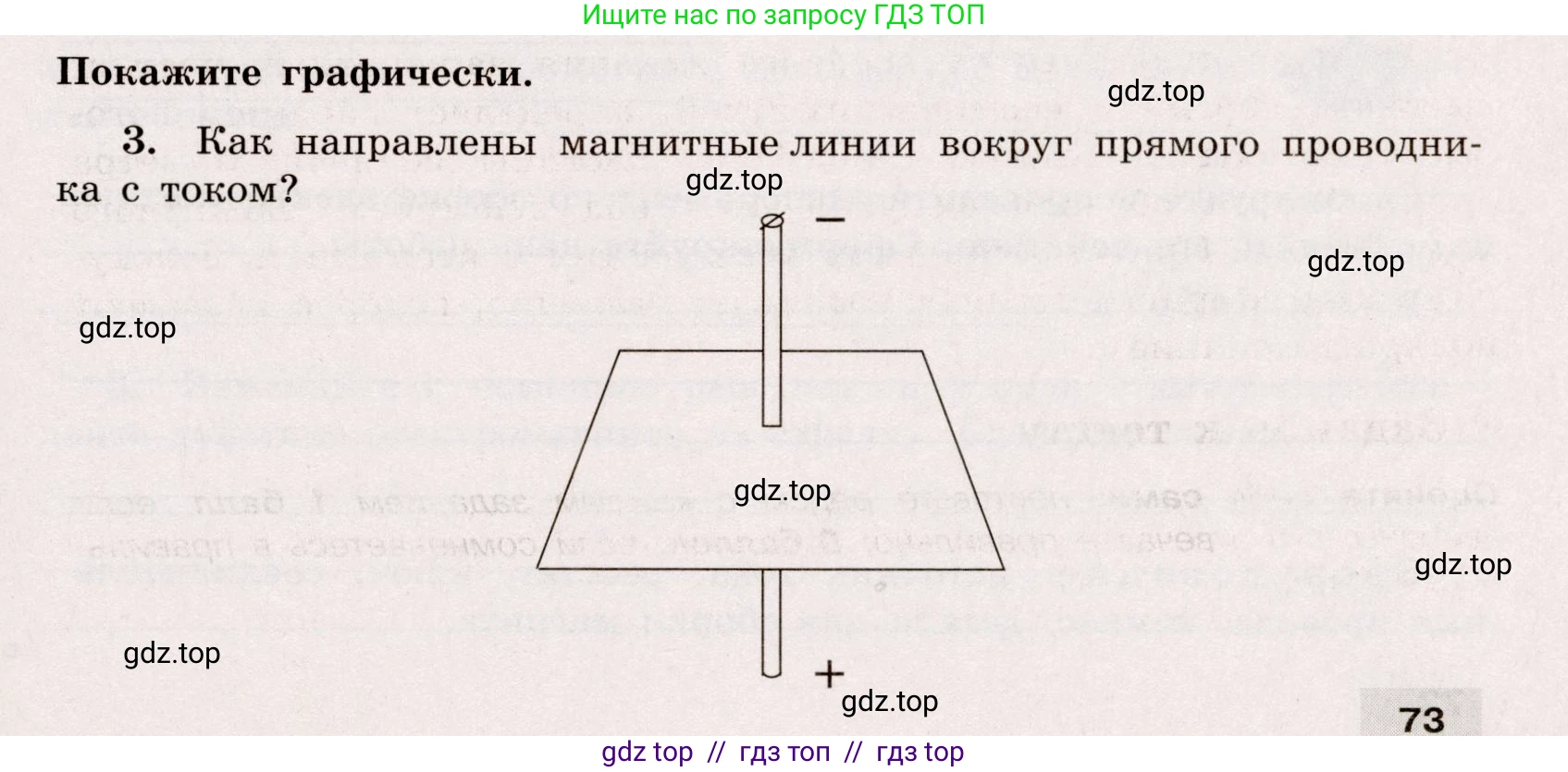

В представленной на изображении схеме ток течет от положительного полюса источника ("+") к отрицательному ("-"), то есть направлен по проводнику снизу вверх. Применим правило правой руки: направим большой палец правой руки вверх, вдоль проводника, по направлению тока. В этом случае согнутые пальцы, обхватывающие проводник, будут указывать направление против часовой стрелки (если смотреть на плоскость сверху).

Графическое изображение магнитных линий для данного случая показано ниже:

Ответ: Магнитные линии вокруг прямого проводника с током представляют собой концентрические окружности, лежащие в плоскости, перпендикулярной проводнику. В данном случае, так как ток направлен вверх (от "+" к "-"), линии магнитного поля направлены против часовой стрелки, если смотреть сверху.
