Лабораторная работа № 9. Изучение электромагнита - номер 7, страница 74.

Решение.

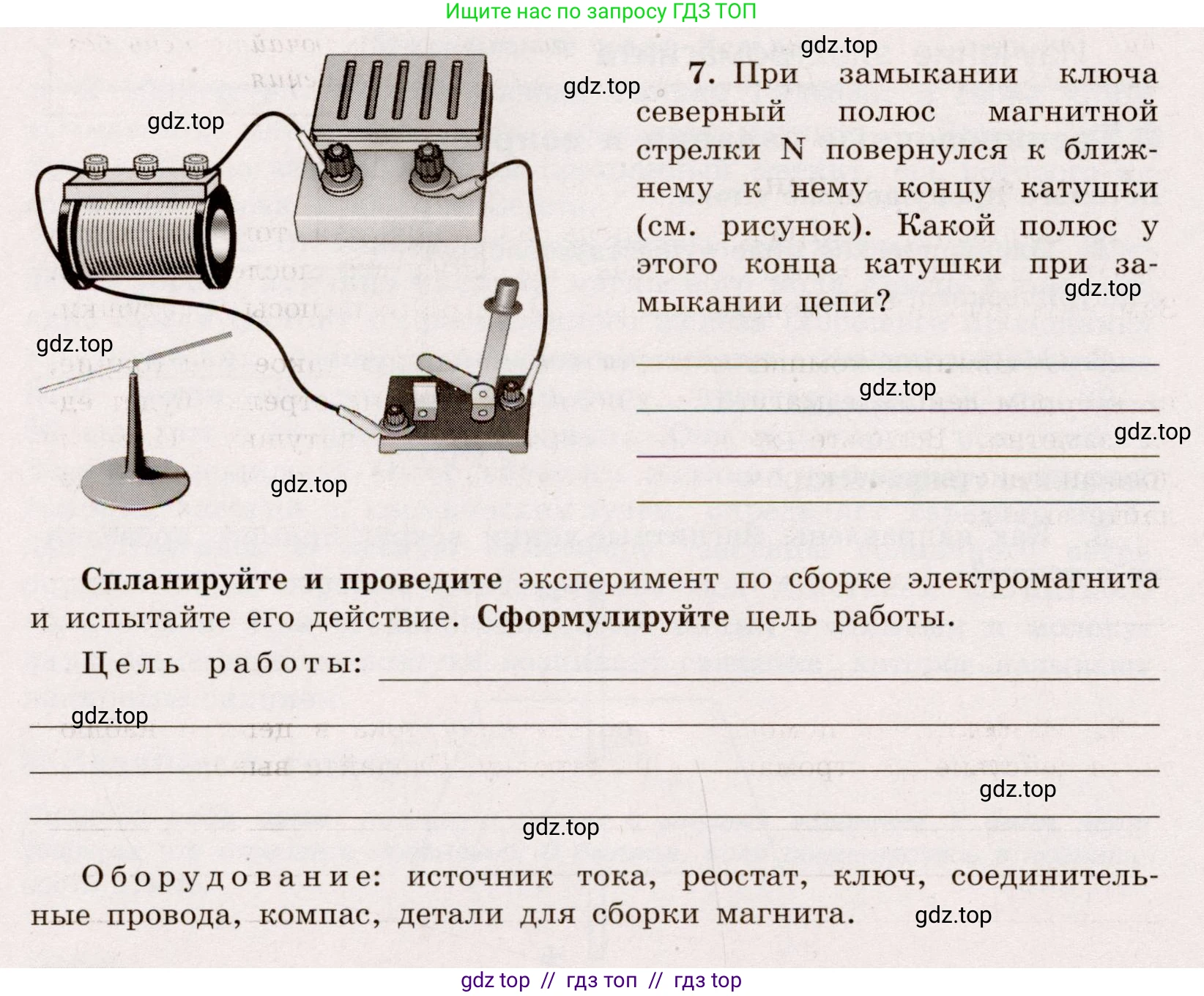

7. При замыкании ключа северный полюс магнитной стрелки N повернулся к ближнему к нему концу катушки (см. рисунок). Какой полюс у этого конца катушки при замыкании цепи?

Спланируйте и проведите эксперимент по сборке электромагнита и испытайте его действие. Сформулируйте цель работы.

Цель работы: _______.

Оборудование: источник тока, реостат, ключ, соединительные провода, компас, детали для сборки магнита.

Правила техники безопасности. На столе не должно быть никаких посторонних предметов. Внимание! Электрический ток! Изоляция проводников должна быть не нарушена. Не включайте цепь без разрешения учителя. Предохраняйте приборы от падения.

Порядок выполнения работы

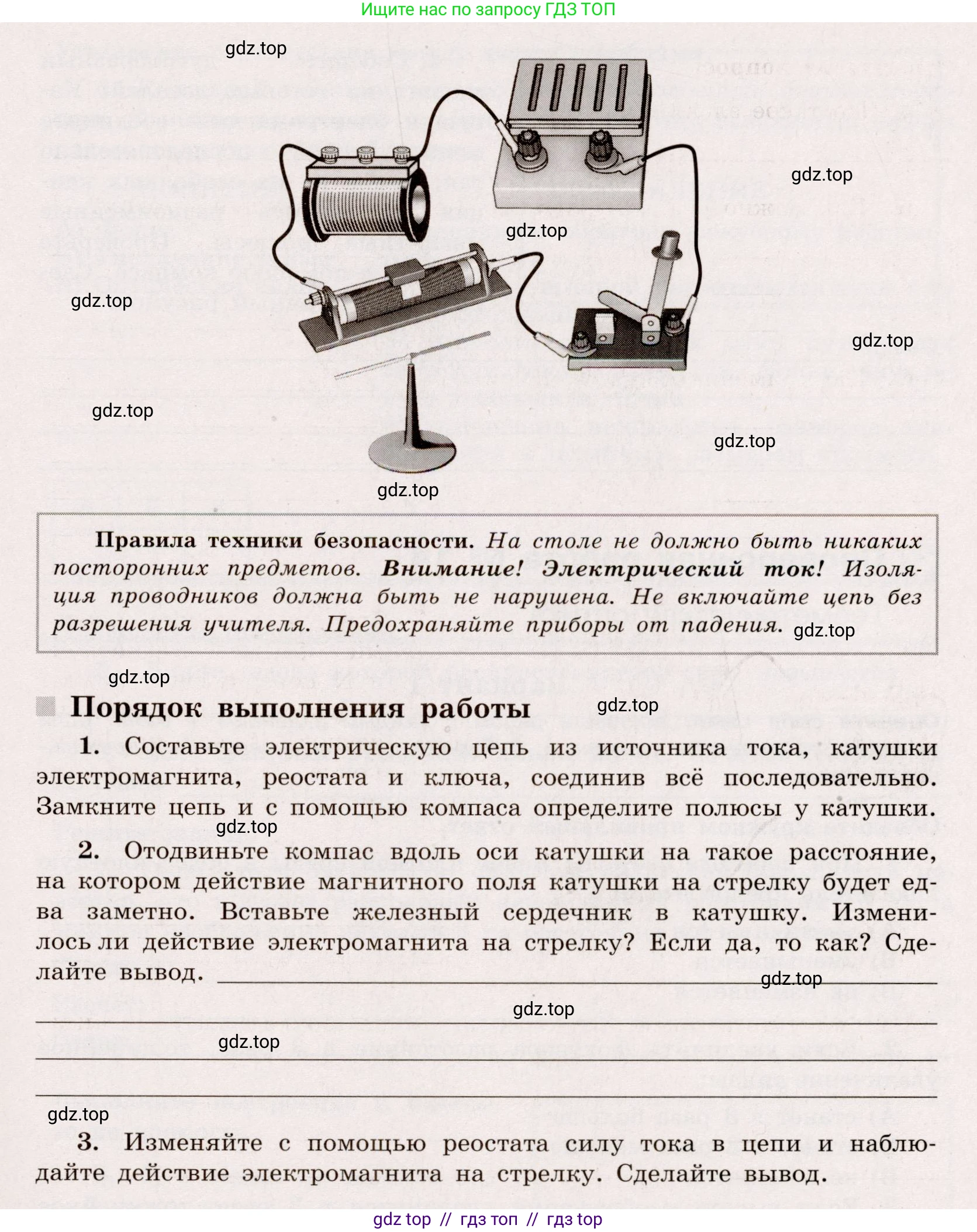

1. Составьте электрическую цепь из источника тока, катушки электромагнита, реостата и ключа, соединив всё последовательно. Замкните цепь и с помощью компаса определите полюсы у катушки.

2. Отодвиньте компас вдоль оси катушки на такое расстояние, на котором действие магнитного поля катушки на стрелку будет едва заметно. Вставьте железный сердечник в катушку. Изменилось ли действие электромагнита на стрелку? Если да, то как? Сделайте вывод.

3. Изменяйте с помощью реостата силу тока в цепи и наблюдайте действие электромагнита на стрелку. Сделайте вывод.

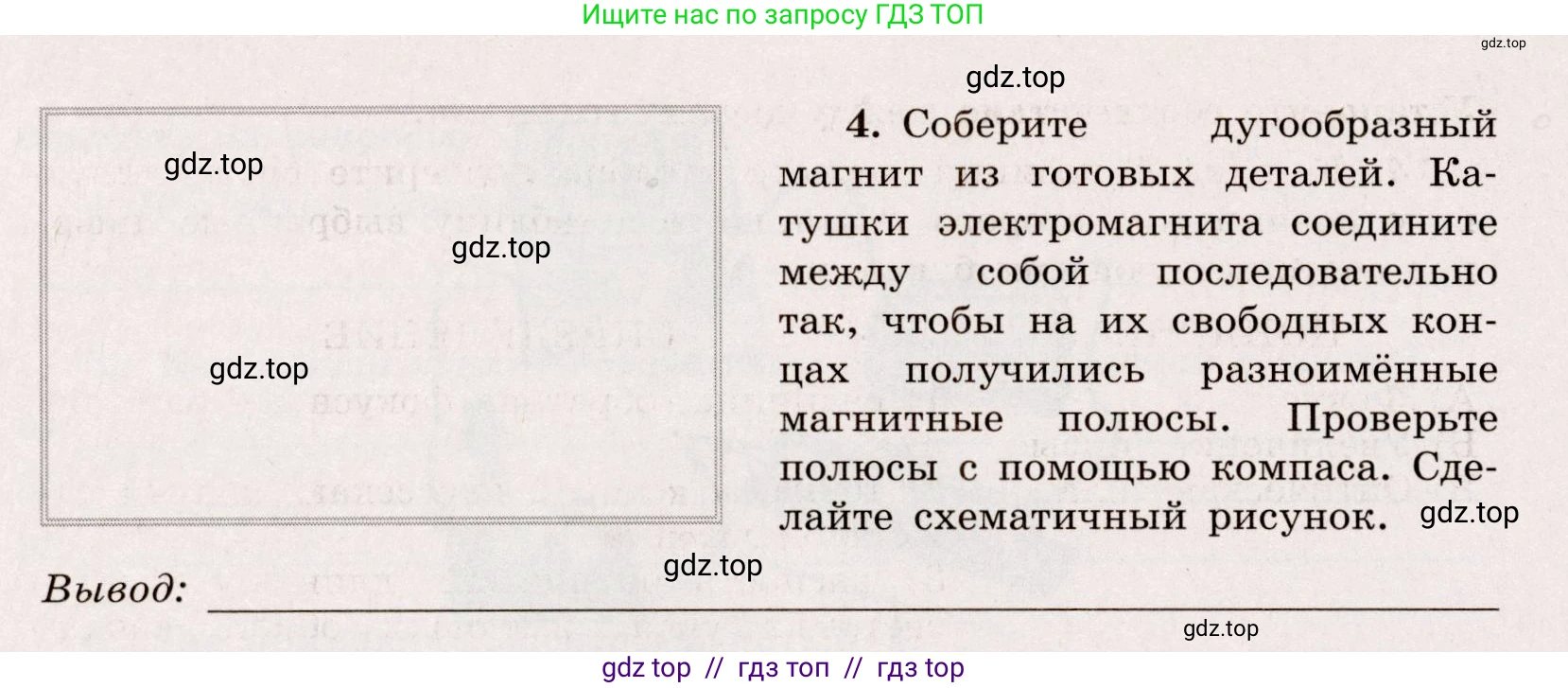

4. Соберите дугообразный магнит из готовых деталей. Катушки электромагнита соедините между собой последовательно так, чтобы на их свободных концах получились разноимённые магнитные полюсы. Проверьте полюсы с помощью компаса. Сделайте схематичный рисунок.

Вывод: _______.

Решение.

Решение

Когда по катушке протекает электрический ток, она становится электромагнитом и создает вокруг себя магнитное поле. Как и любой магнит, катушка с током имеет два полюса: северный (N) и южный (S).

Основной закон взаимодействия магнитных полюсов гласит, что разноимённые полюсы притягиваются друг к другу, а одноимённые отталкиваются. Магнитная стрелка компаса — это маленький постоянный магнит, северный полюс которого (обозначенный N) указывает на северный магнитный полюс Земли.

В условии задачи сказано, что северный полюс (N) магнитной стрелки повернулся, то есть притянулся, к ближнему концу катушки. Исходя из закона взаимодействия полюсов, притяжение возникает между разноимёнными полюсами. Следовательно, если северный полюс стрелки (N) притягивается к концу катушки, то этот конец катушки является южным полюсом (S).

Ответ: У этого конца катушки при замыкании цепи образуется южный полюс (S).
