Условие.

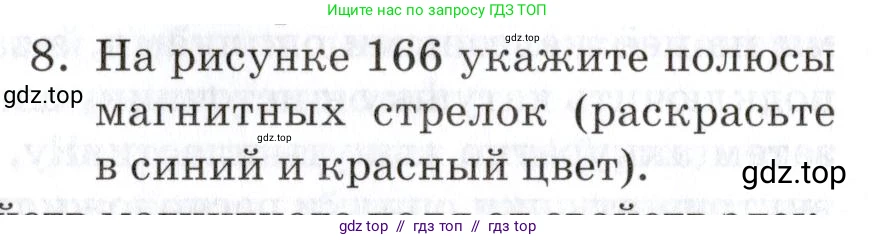

8. На рисунке 166 укажите полюсы магнитных стрелок (раскрасьте в синий и красный цвет).

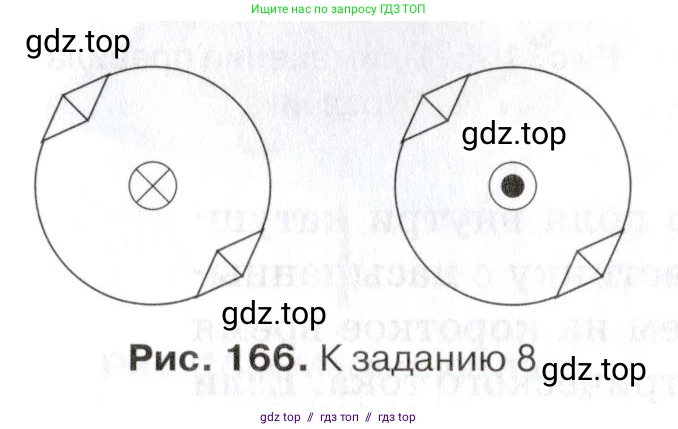

Рис. 166. К заданию 8

Решение.

Решение

Для того чтобы правильно раскрасить полюсы магнитных стрелок, необходимо определить направление линий магнитного поля, создаваемого прямым проводником с током. Это направление определяется с помощью правила правой руки (или правила буравчика).

Правило гласит: если большой палец правой руки направить по направлению тока в проводнике, то четыре согнутых пальца укажут направление линий магнитной индукции. Эти линии представляют собой концентрические окружности, в центре которых находится проводник.

Северный полюс магнитной стрелки (N), который по условию нужно раскрасить в красный цвет, всегда ориентируется по направлению вектора магнитной индукции (т.е. по касательной к силовой линии в данной точке). Южный полюс (S), который окрашивается в синий цвет, указывает в противоположном направлении.

В задаче используются стандартные обозначения направления тока:

- На левом рисунке знак ⊗ (крест в круге) означает, что ток направлен от нас, вглубь плоскости рисунка.

- На правом рисунке знак ⊙ (точка в круге) означает, что ток направлен на нас, из плоскости рисунка.

Анализ левого рисунка (ток ⊗):

Применяем правило правой руки: направляем большой палец от себя (в плоскость рисунка). Согнутые пальцы показывают, что линии магнитного поля направлены по часовой стрелке.

- Верхняя левая стрелка: Вектор магнитной индукции в этой точке направлен по касательной к окружности вправо и вниз. Следовательно, ее северный полюс (наконечник) должен быть красным, а южный полюс (основание) – синим.

- Нижняя правая стрелка: Вектор магнитной индукции здесь направлен по касательной влево и вверх. Ее северный полюс (наконечник) также должен быть красным, а южный полюс (основание) – синим.

Анализ правого рисунка (ток ⊙):

Применяем правило правой руки: направляем большой палец на себя (из плоскости рисунка). Согнутые пальцы показывают, что линии магнитного поля направлены против часовой стрелки.

- Верхняя левая стрелка: Вектор магнитной индукции в этой точке направлен по касательной вправо и вверх. Ее северный полюс (наконечник) должен быть красным, а южный полюс (основание) – синим.

- Нижняя правая стрелка: Вектор магнитной индукции здесь направлен по касательной влево и вниз. Ее северный полюс (наконечник) должен быть красным, а южный полюс (основание) – синим.

Ответ:

На левом рисунке, где ток направлен от нас (⊗) и магнитное поле направлено по часовой стрелке:

- у верхней левой стрелки наконечник (северный полюс) – красный, основание (южный полюс) – синий;

- у нижней правой стрелки наконечник (северный полюс) – красный, основание (южный полюс) – синий.

На правом рисунке, где ток направлен на нас (⊙) и магнитное поле направлено против часовой стрелки:

- у верхней левой стрелки наконечник (северный полюс) – красный, основание (южный полюс) – синий;

- у нижней правой стрелки наконечник (северный полюс) – красный, основание (южный полюс) – синий.

Таким образом, на обоих рисунках наконечники всех стрелок (северные полюсы) следует окрасить в красный цвет, а их основания (южные полюсы) — в синий цвет.
