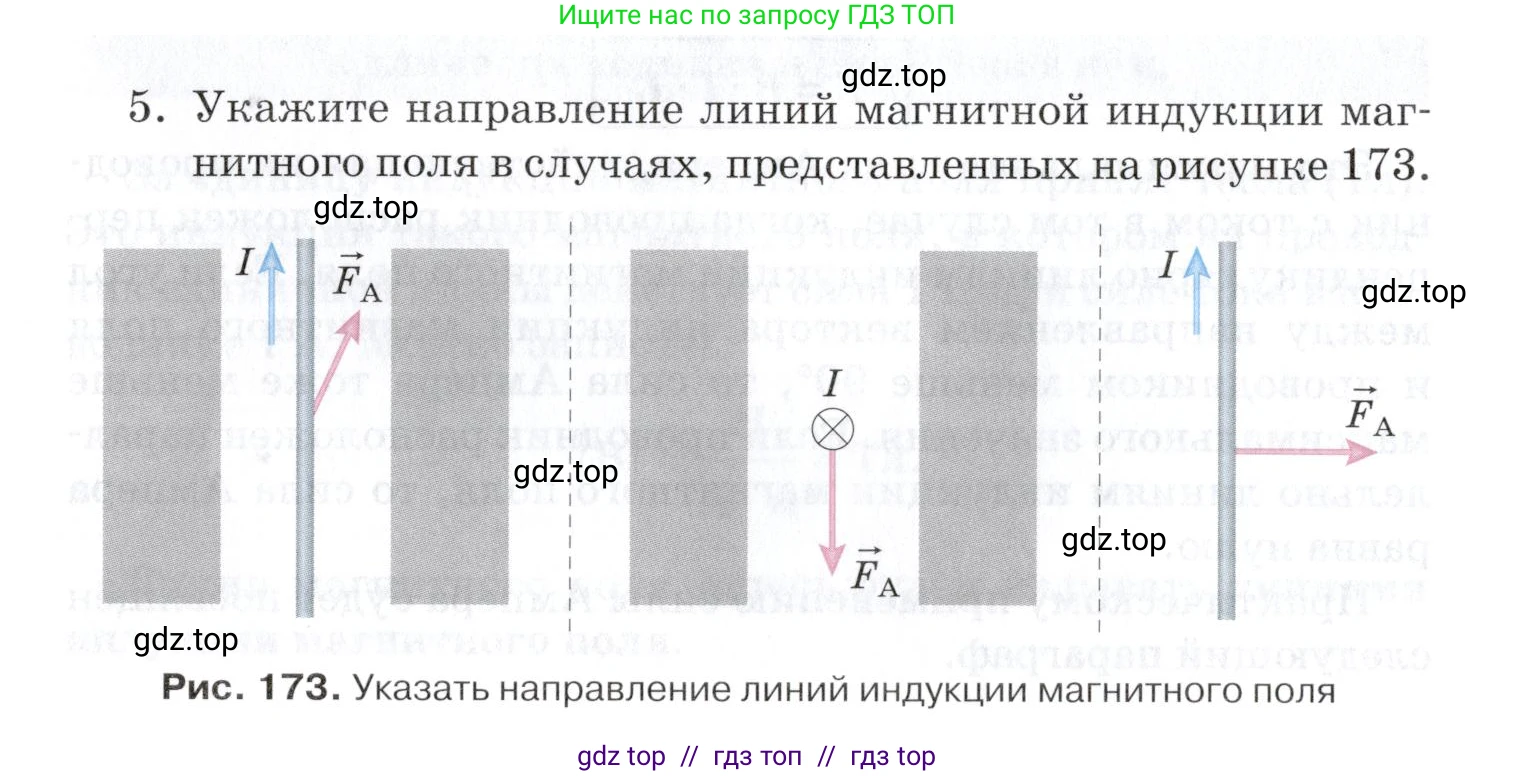

5. Укажите направление линий магнитной индукции магнитного поля в случаях, представленных на рисунке 173.

Рис. 173. Указать направление линий индукции магнитного поля

Решение.

Для определения направления линий магнитной индукции (вектора $\vec{B}$) в каждом из представленных случаев воспользуемся правилом левой руки. Согласно этому правилу, если расположить левую руку так, чтобы четыре вытянутых пальца указывали направление тока ($\text{I}$), а большой палец, отогнутый на 90°, указывал направление силы Ампера ($\vec{F}_A$), то вектор магнитной индукции $\vec{B}$ будет направлен перпендикулярно ладони и входить в неё.

Левый рисунок

На рисунке ток $\text{I}$ в проводнике направлен вверх, а действующая на него сила Ампера $\vec{F}_A$ — вправо и вверх. Такое направление силы является физически некорректным, поскольку сила Ампера всегда перпендикулярна направлению тока. Вероятно, в изображении допущена неточность. Будем считать, что сила $\vec{F}_A$ направлена строго перпендикулярно проводнику, то есть горизонтально вправо.

Применим правило левой руки. Расположим левую руку так, чтобы четыре пальца были направлены вверх (по направлению тока $\text{I}$), а большой палец указывал вправо (по направлению силы $\vec{F}_A$). В этом положении ладонь обращена к наблюдателю, то есть из плоскости рисунка. Так как вектор магнитной индукции $\vec{B}$ должен входить в ладонь, он направлен из-за плоскости рисунка на нас.

Ответ: Линии магнитной индукции направлены перпендикулярно плоскости рисунка на нас (обозначается символом ⊙).

Центральный рисунок

В данном случае ток $\text{I}$ направлен перпендикулярно плоскости рисунка от нас (вглубь), что обозначено символом ⊗. Сила Ампера $\vec{F}_A$ направлена вниз.

Применим правило левой руки. Расположим левую руку так, чтобы четыре пальца были направлены от нас, вглубь рисунка (по направлению тока $\text{I}$), а большой палец указывал вниз (по направлению силы $\vec{F}_A$). В этом положении ладонь оказывается обращённой вправо. Следовательно, вектор магнитной индукции $\vec{B}$, входящий в ладонь, направлен слева направо.

Ответ: Линии магнитной индукции направлены вправо (→).

Правый рисунок

В этом случае ток $\text{I}$ направлен вверх, а сила Ампера $\vec{F}_A$ — вправо.

Применим правило левой руки. Расположим левую руку так, чтобы четыре пальца были направлены вверх (по направлению тока $\text{I}$), а большой палец указывал вправо (по направлению силы $\vec{F}_A$). В этом положении ладонь обращена к наблюдателю. Вектор магнитной индукции $\vec{B}$ должен входить в ладонь, значит, он направлен из-за плоскости рисунка на нас.

Ответ: Линии магнитной индукции направлены перпендикулярно плоскости рисунка на нас (⊙).
