Номер 3, страница 184 - гдз по физике 8 класс учебник Изергин

Глава IV. Электромагнитные явления. Параграф 31. Сила Ампера. Индукция магнитного поля - номер 3, страница 184.

Условие.

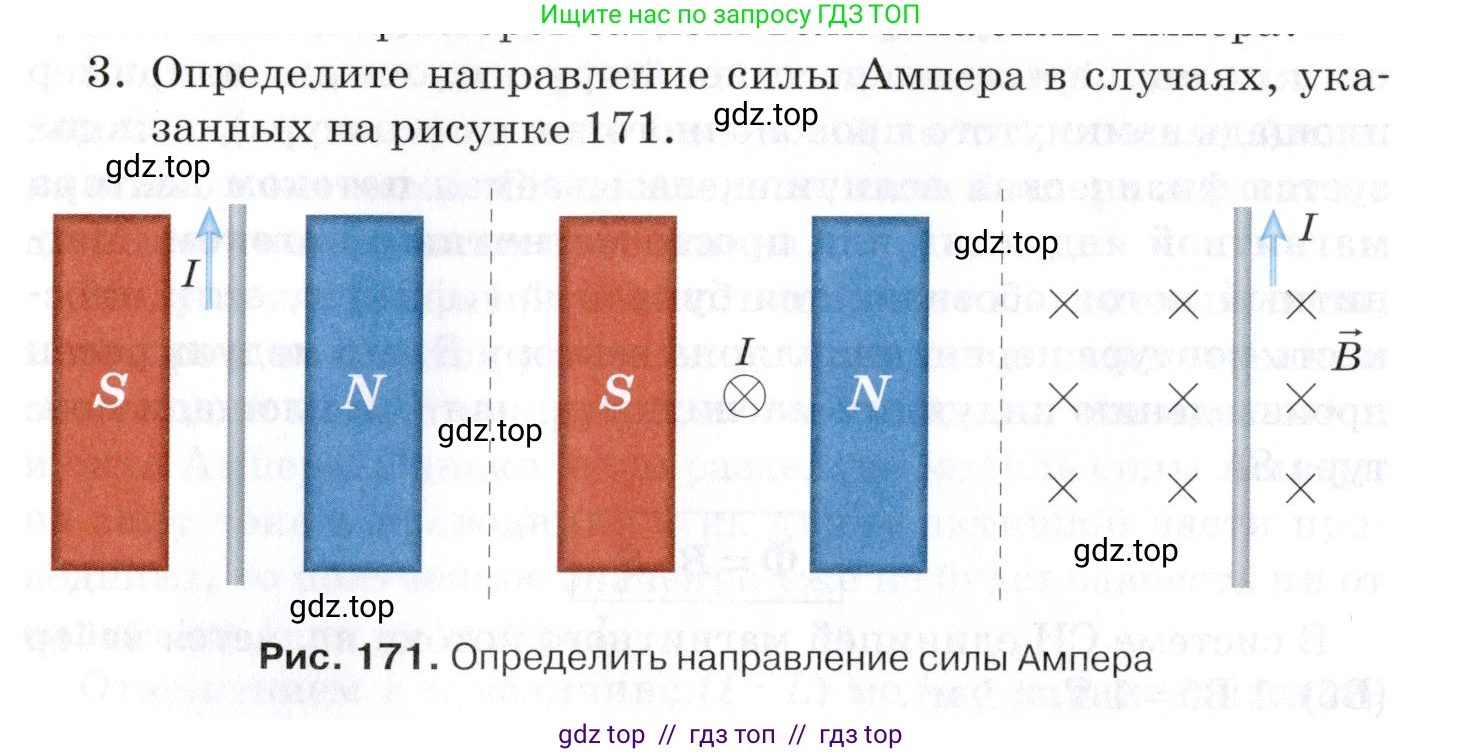

3. Определите направление силы Ампера в случаях, указанных на рисунке 171.

Рис. 171. Определить направление силы Ампера

Решение.

Для определения направления силы Ампера ($F_A$) воспользуемся правилом левой руки. Правило гласит: если левую руку расположить так, чтобы линии магнитной индукции ($\vec{B}$) входили в ладонь, а четыре вытянутых пальца были направлены по направлению тока ($\text{I}$) в проводнике, то отогнутый на 90° большой палец укажет направление силы Ампера, действующей на проводник.

• Первый случай (рисунок слева)

  В этом случае вектор магнитной индукции $\vec{B}$ направлен от северного полюса (N) к южному (S), то есть горизонтально влево. Направление тока $\text{I}$ в проводнике — вверх. Располагаем левую руку так, чтобы вектор $\vec{B}$ входил в ладонь (ладонь смотрит вправо, в сторону северного полюса), а четыре пальца указывали вверх по направлению тока. Тогда большой палец будет указывать из плоскости рисунка, на наблюдателя.

  Ответ: Сила Ампера направлена перпендикулярно плоскости рисунка на наблюдателя.

• Второй случай (рисунок в центре)

  Здесь вектор магнитной индукции $\vec{B}$ направлен от северного полюса (N) к южному (S), то есть горизонтально вправо. Ток $\text{I}$ в проводнике направлен от наблюдателя, вглубь плоскости рисунка (обозначено знаком ⊗). Располагаем левую руку так, чтобы вектор $\vec{B}$ (направленный вправо) входил в ладонь (ладонь смотрит влево, в сторону северного полюса). Четыре пальца направляем от себя, вглубь рисунка, по направлению тока. Тогда отогнутый большой палец будет указывать вниз.

  Ответ: Сила Ампера направлена вниз.

• Третий случай (рисунок справа)

  Магнитное поле $\vec{B}$ направлено перпендикулярно плоскости рисунка от наблюдателя (обозначено крестиками ×). Ток $\text{I}$ в проводнике течет вверх. Располагаем левую руку так, чтобы линии индукции входили в ладонь, то есть ладонью к плоскости рисунка (ладонь смотрит на нас). Четыре пальца направляем вверх, по току. В этом положении большой палец будет указывать влево.

  Ответ: Сила Ампера направлена влево.
