Глава IV. Электромагнитные явления. Параграф 37. Трансформатор. Передача электрической энергии на расстояние - номер 3, страница 208.

Условие.

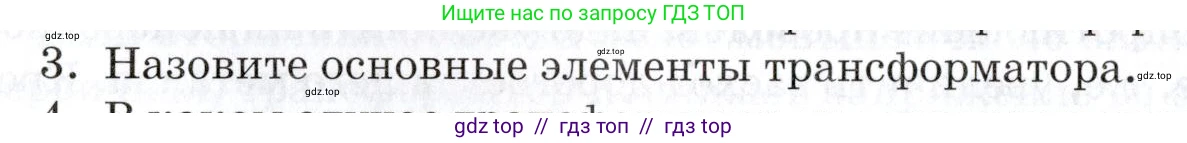

3. Назовите основные элементы трансформатора.

Решение.

Трансформатор — это статическое (не имеющее движущихся частей) электромагнитное устройство, которое преобразует переменный ток одного напряжения в переменный ток другого напряжения с той же частотой. Принцип его действия основан на явлении электромагнитной индукции. Основными конструктивными элементами любого трансформатора являются:

1. Магнитопровод (сердечник). Это замкнутая магнитная цепь, которая служит для концентрации и направления магнитного потока. Обычно он изготавливается из листовой электротехнической стали или других ферромагнитных материалов для уменьшения потерь на вихревые токи. Магнитопровод обеспечивает эффективную магнитную связь между обмотками.

2. Первичная обмотка. Это катушка с определенным числом витков изолированного провода (чаще всего медного), которая подключается к источнику переменного напряжения. Протекающий по ней переменный ток создает в магнитопроводе переменный магнитный поток.

3. Вторичная обмотка. Это одна или несколько катушек, также расположенных на магнитопроводе. Переменный магнитный поток, созданный первичной обмоткой, пронизывает витки вторичной обмотки и индуцирует в ней электродвижущую силу (ЭДС). В результате на выводах вторичной обмотки возникает переменное напряжение, которое подается к потребителю (нагрузке). Соотношение напряжений на первичной и вторичной обмотках (в режиме холостого хода) примерно равно соотношению числа витков в этих обмотках.

Ответ: Основными элементами трансформатора являются магнитопровод (сердечник), первичная обмотка и вторичная обмотка.
