Тесты для самоконтроля. ТС-9. Электромагнитные явления. Вариант 2 - номер 7, страница 60.

Условие.

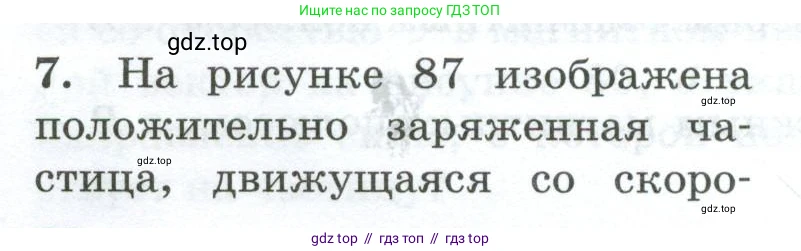

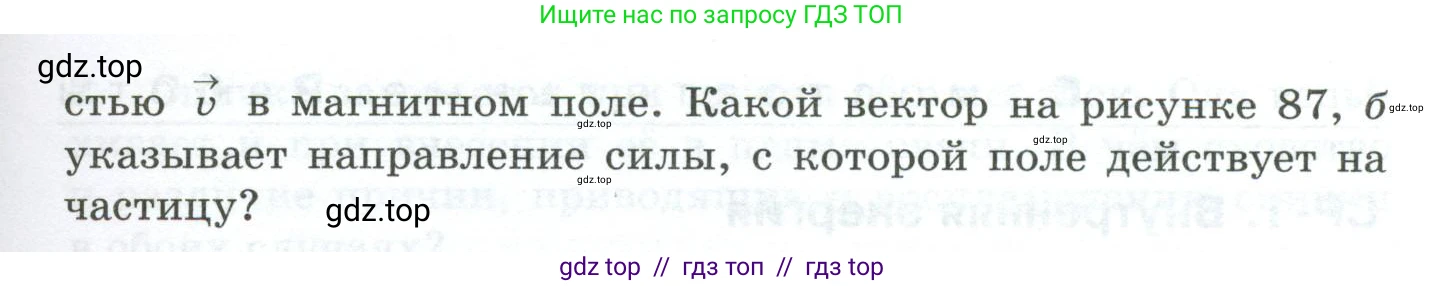

7. На рисунке 87 изображена положительно заряженная частица, движущаяся со скоростью $\vec{v}$ в магнитном поле. Какой вектор на рисунке 87, б указывает направление силы, с которой поле действует на частицу?

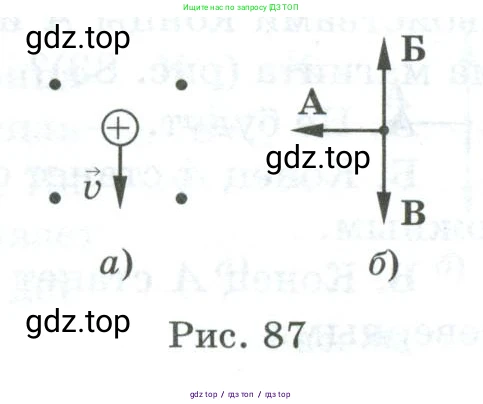

Рис. 87

Решение.

Решение

Для определения направления силы, действующей на заряженную частицу в магнитном поле, используется правило левой руки. Сила, действующая на частицу, называется силой Лоренца, и ее направление определяется векторным произведением $\vec{F_Л} = q(\vec{v} \times \vec{B})$.

Согласно правилу левой руки, если расположить ладонь левой руки так, чтобы линии вектора магнитной индукции $\vec{B}$ входили в нее, а четыре вытянутых пальца направить по движению положительно заряженной частицы (по вектору скорости $\vec{v}$), то отогнутый на 90° большой палец укажет направление действующей силы Лоренца $\vec{F_Л}$.

Применим это правило к нашей задаче:
1. Магнитное поле направлено из плоскости рисунка на наблюдателя (это показывают точки). Значит, располагаем левую руку ладонью к себе, чтобы линии поля $\vec{B}$ входили в ладонь.
2. Частица заряжена положительно и движется вниз. Направляем четыре вытянутых пальца вниз, по направлению вектора скорости $\vec{v}$.
3. При таком положении руки большой палец, отогнутый на 90°, будет указывать влево.

Следовательно, сила Лоренца, действующая на частицу, направлена влево. На рисунке 87, б этому направлению соответствует вектор А.

Ответ: Вектор А.
