Тесты для самоконтроля. ТС-9. Электромагнитные явления. Вариант 2 - номер 5, страница 60.

Условие.

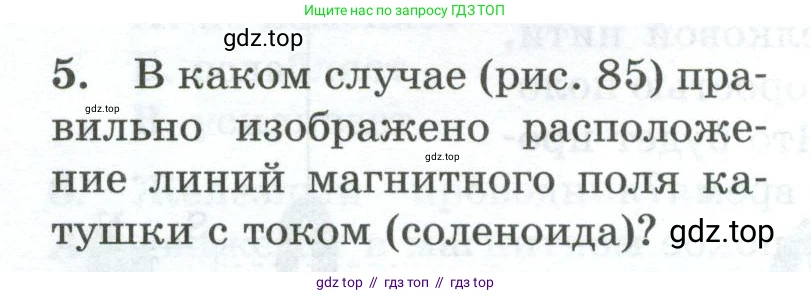

5. В каком случае (рис. 85) правильно изображено расположение линий магнитного поля катушки с током (соленоида)?

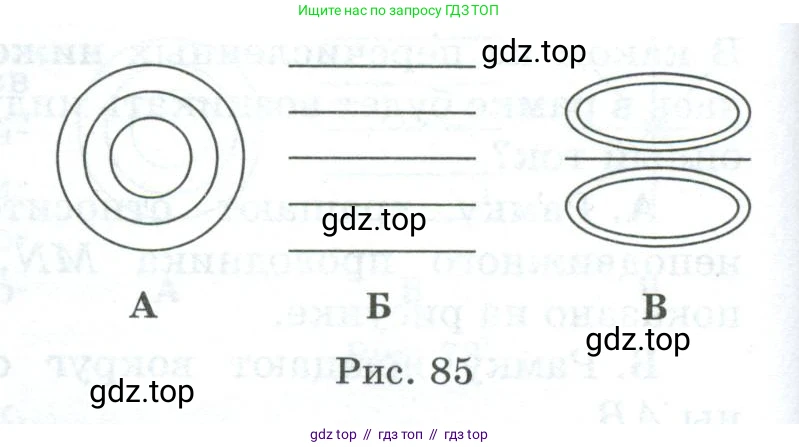

Рис. 85

Решение.

Решение

Для того чтобы определить, какой рисунок правильно изображает расположение линий магнитного поля катушки с током (соленоида), рассмотрим каждый случай.

Магнитное поле внутри длинной катушки с током (соленоида) является практически однородным. Это означает, что линии магнитной индукции внутри соленоида параллельны друг другу, направлены в одну сторону и их густота одинакова по всему сечению. Такое поле изображается параллельными прямыми линиями.

На рисунке А изображены концентрические окружности. Это картина линий магнитного поля прямого проводника с током, если смотреть на него в сечении.

На рисунке Б изображены параллельные прямые линии. Это соответствует однородному магнитному полю, которое создается внутри соленоида.

На рисунке В изображены замкнутые кривые линии, но их форма и расположение не соответствуют полю соленоида. Внешнее поле соленоида похоже на поле постоянного магнита, а внутреннее поле — однородное.

Таким образом, рисунок Б наиболее правильно изображает характерную особенность магнитного поля внутри соленоида — его однородность.
Ответ: Б.
