Глава 2. Электрические явления. Самостоятельные работы. СР-35. Электрическая цепь и её составные части. Вариант 1 - номер 3, страница 45.

Условие.

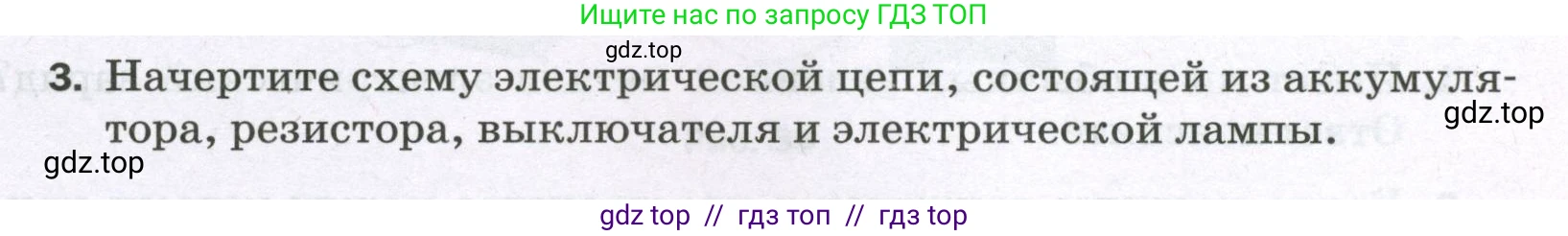

3. Начертите схему электрической цепи, состоящей из аккумулятора, резистора, выключателя и электрической лампы.

Решение.

3. Для того чтобы начертить схему электрической цепи, необходимо использовать стандартные условные обозначения для каждого из перечисленных элементов. Соединять элементы будем последовательно, то есть один за другим в один общий контур.

Условные обозначения элементов цепи:
Аккумулятор (источник ЭДС): изображается в виде двух параллельных линий разной длины. Длинная линия обозначает положительный полюс (+), а короткая — отрицательный (–).
Резистор: изображается в виде прямоугольника.
Выключатель (ключ): изображается в виде разрыва в проводнике с подвижным контактом.
Электрическая лампа: изображается в виде окружности с крестом внутри.

При последовательном соединении все элементы включаются в цепь поочередно. Ток, проходя через один элемент, затем поступает на следующий, и так далее, пока не вернется к источнику. Порядок расположения резистора, выключателя и лампы в такой цепи не имеет значения.

Схема электрической цепи будет выглядеть следующим образом:

Ответ: Схема электрической цепи, состоящая из последовательно соединенных аккумулятора, выключателя, резистора и электрической лампы, представлена на рисунке выше.
