Глава 2. Электрические явления. Самостоятельные работы. СР-35. Электрическая цепь и её составные части. Вариант 2 - номер 3, страница 45.

Условие.

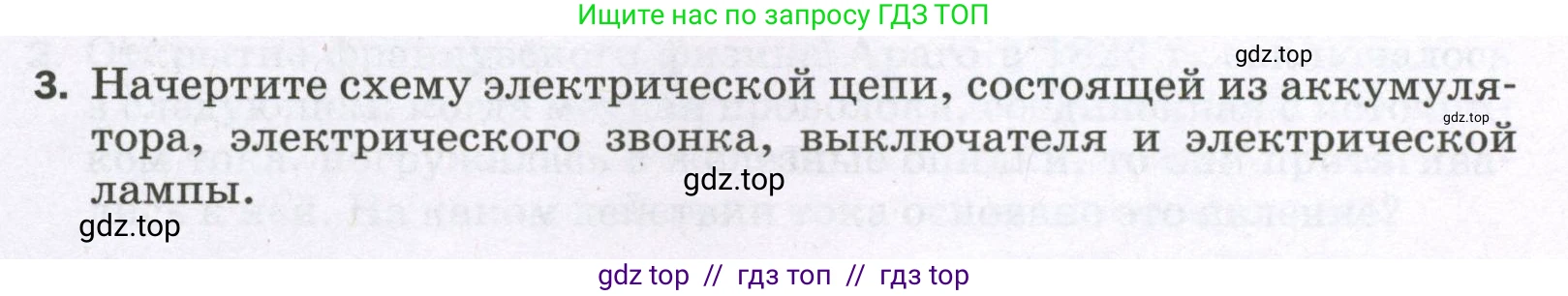

3. Начертите схему электрической цепи, состоящей из аккумулятора, электрического звонка, выключателя и электрической лампы.

Решение.

Решение

Для построения схемы электрической цепи необходимо использовать условные графические обозначения для каждого элемента, установленные стандартами. Основные элементы для данной задачи и их обозначения:
Аккумулятор (источник постоянного тока): обозначается двумя или более парами параллельных линий разной длины. Длинная линия представляет положительный полюс (+), а короткая — отрицательный (-).
Электрическая лампа: изображается в виде круга с крестом внутри.
Электрический звонок: изображается в виде полусферы (колокола) на плоском основании.
Выключатель (ключ): представляет собой разрыв в проводнике с подвижным контактом, который может замыкать или размыкать цепь.

Все указанные элементы необходимо соединить проводами (изображаются прямыми линиями) в единую замкнутую цепь. В простейшем случае все потребители (лампа и звонок) и управляющий элемент (выключатель) подключаются к источнику тока последовательно. Это означает, что все элементы следуют один за другим. При замыкании выключателя ток будет протекать через все элементы цепи, и лампа со звонком будут работать одновременно.

Ниже представлена принципиальная электрическая схема, начерченная в соответствии с заданием.

Ответ:
