Глава 2. Электрические явления. Самостоятельные работы. СР-35. Электрическая цепь и её составные части. Вариант 1 - номер 2, страница 45.
№1
№2 (с. 45)
Условие. №2 (с. 45)
скриншот условия

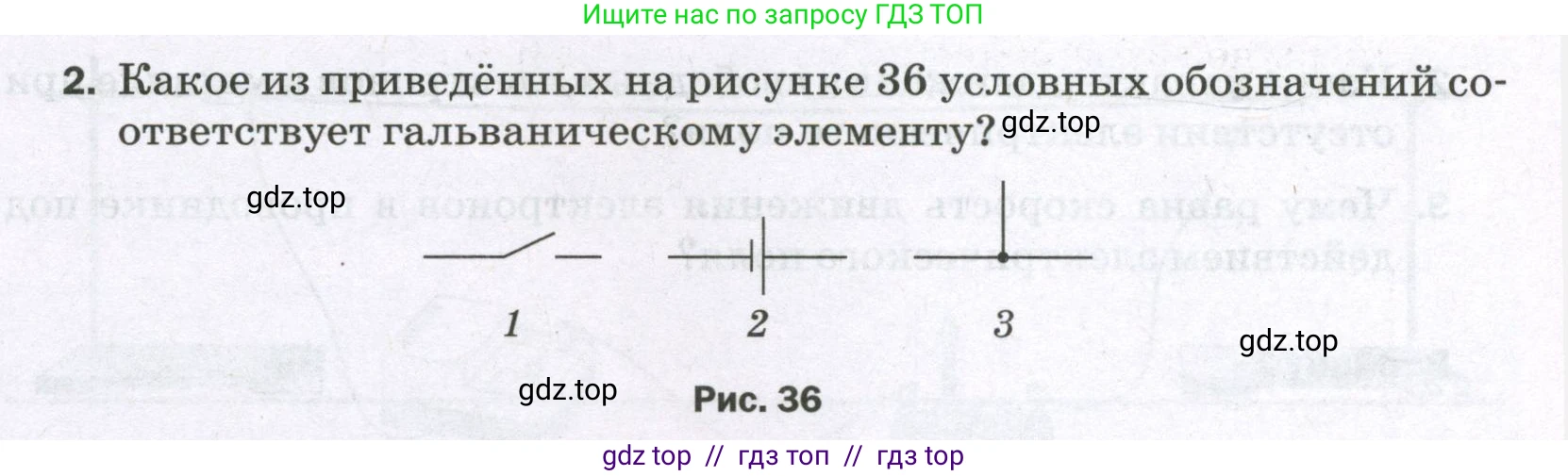

2. Какое из приведённых на рисунке 36 условных обозначений соответствует гальваническому элементу?
Рис. 36
Решение. №2 (с. 45)
Решение
На рисунке представлены стандартные условные обозначения элементов электрической цепи. Проанализируем каждый из них:
1. Символ под номером 1 обозначает ключ (или выключатель) в разомкнутом положении. Этот элемент используется для замыкания и размыкания цепи.
2. Символ под номером 2 — это условное обозначение гальванического элемента (источника постоянного тока, например, батарейки). Длинная вертикальная линия представляет собой положительный полюс (+), а короткая и широкая — отрицательный полюс (–).
3. Символ под номером 3 обозначает узел или точку соединения нескольких (трех или более) проводников в электрической схеме.
Следовательно, условное обозначение, которое соответствует гальваническому элементу, — это обозначение под номером 2.
Ответ: 2.
