Глава 2. Электрические явления. Самостоятельные работы. СР-38. Сила тока. Измерение силы тока. Вариант 1 - номер 3, страница 48.

Условие.

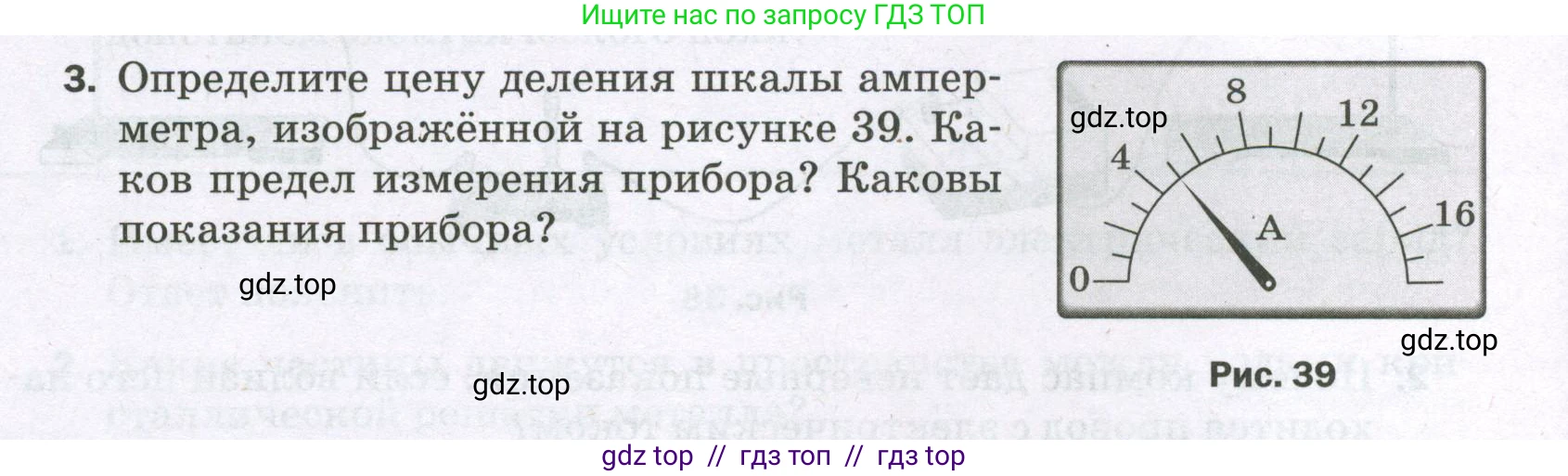

3. Определите цену деления шкалы амперметра, изображённой на рисунке 39. Каков предел измерения прибора? Каковы показания прибора?

Рис. 39

Решение.

Дано:

Изображение шкалы амперметра (Рис. 39).

Найти:

Цена деления шкалы (ЦД) - ?

Предел измерения прибора ($I_{max}$) - ?

Показания прибора (I) - ?

Решение:

Цена деления шкалы

Чтобы определить цену деления шкалы, нужно найти разность значений двух соседних оцифрованных штрихов и разделить её на количество малых делений между ними. Возьмём значения 4 А и 8 А.

Разность значений: $8 \text{ А} - 4 \text{ А} = 4 \text{ А}$.

Количество делений между ними: 4.

Цена деления (ЦД) равна:

$ЦД = \frac{8 \text{ А} - 4 \text{ А}}{4} = \frac{4 \text{ А}}{4} = 1 \text{ А}$

Ответ: Цена деления шкалы амперметра составляет 1 А.

Предел измерения прибора

Предел измерения — это максимальное значение физической величины, которое можно измерить данным прибором. На шкале амперметра максимальное числовое значение равно 16 А. Шкала продолжается ещё на 2 деления после этой отметки. Таким образом, предел измерения прибора ($I_{max}$) равен:

$I_{max} = 16 \text{ А} + 2 \times ЦД = 16 \text{ А} + 2 \times 1 \text{ А} = 18 \text{ А}$

Ответ: Предел измерения прибора равен 18 А.

Показания прибора

Стрелка амперметра указывает на третье малое деление после оцифрованного штриха с отметкой 4 А. Чтобы определить показания прибора (I), нужно к значению этого штриха прибавить произведение числа малых делений (на которые отклонилась стрелка от штриха) на цену деления.

$I = 4 \text{ А} + 3 \times ЦД = 4 \text{ А} + 3 \times 1 \text{ А} = 7 \text{ А}$

Ответ: Показания прибора составляют 7 А.
