Глава 2. Электрические явления. Самостоятельные работы. СР-38. Сила тока. Измерение силы тока. Вариант 2 - номер 3, страница 48.

Условие.

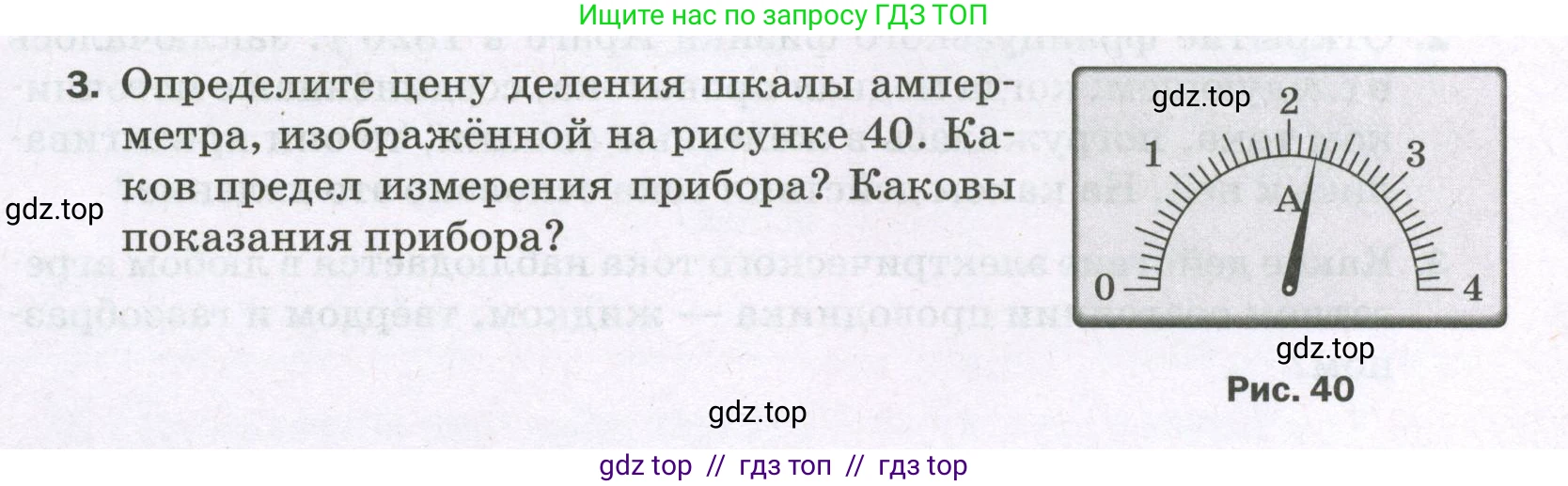

3. Определите цену деления шкалы амперметра, изображённой на рисунке 40. Каков предел измерения прибора? Каковы показания прибора?

Рис. 40

Решение.

Дано:

Изображение шкалы амперметра (Рис. 40), проградуированной в Амперах (А).

Найти:

1. Цену деления шкалы ($\text{C}$).
2. Предел измерения прибора ($I_{max}$)
3. Показания прибора ($\text{I}$).

Решение:

Определите цену деления шкалы амперметра, изображённой на рисунке 40.
Для определения цены деления шкалы необходимо выбрать два соседних оцифрованных штриха, например, 1 А и 2 А. Разница между их значениями составляет $2 \text{ А} - 1 \text{ А} = 1 \text{ А}$. Между этими штрихами находится 10 делений (промежутков). Цена деления ($\text{C}$) равна отношению разности значений к количеству делений между ними.
$C = \frac{2 \text{ А} - 1 \text{ А}}{10} = \frac{1 \text{ А}}{10} = 0.1 \text{ А}$.
Ответ: Цена деления шкалы амперметра составляет 0.1 А.

Каков предел измерения прибора?
Предел измерения прибора — это максимальное значение, которое можно измерить с его помощью. На шкале данного амперметра наибольшее числовое значение равно 4. Следовательно, предел измерения составляет 4 А.
Ответ: Предел измерения прибора равен 4 А.

Каковы показания прибора?
Стрелка прибора указывает на деление, находящееся после отметки 2 А. Она прошла два малых деления после этой отметки. Зная, что цена одного деления составляет 0.1 А, можно рассчитать показания прибора ($\text{I}$):
$I = 2 \text{ А} + 2 \cdot C = 2 \text{ А} + 2 \cdot 0.1 \text{ А} = 2 \text{ А} + 0.2 \text{ А} = 2.2 \text{ А}$.
Ответ: Показания прибора составляют 2.2 А.
