Глава 2. Электрические явления. Самостоятельные работы. СР-39. Электрическое напряжение. Измерение напряжения. Вариант 2 - номер 3, страница 49.

Условие.

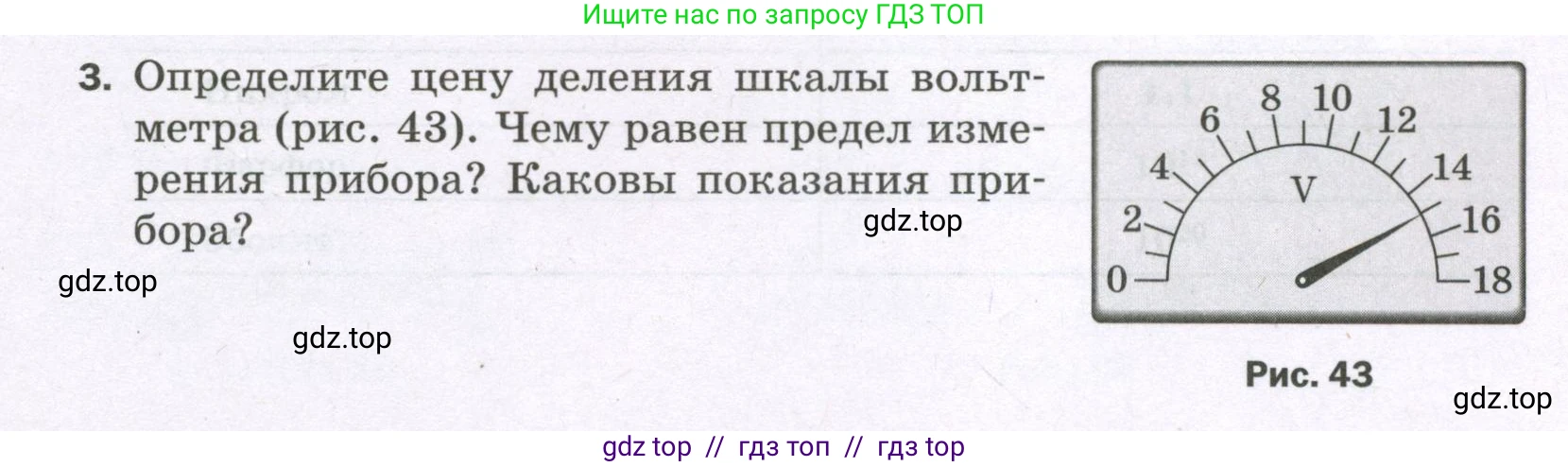

3. Определите цену деления шкалы вольтметра (рис. 43). Чему равен предел измерения прибора? Каковы показания прибора?

Рис. 43

Решение.

Определите цену деления шкалы вольтметра (рис. 43).

Чтобы определить цену деления шкалы измерительного прибора, нужно выбрать два соседних оцифрованных штриха (штриха с числовыми метками), вычесть из большего значения меньшее и разделить полученную разность на количество малых делений (промежутков) между ними.

Возьмем, например, штрихи со значениями 2 В и 4 В. Разность значений составляет $4 \text{ В} - 2 \text{ В} = 2 \text{ В}$. Между этими штрихами находится 2 малых деления.

Рассчитаем цену деления (ЦД):

$ЦД = \frac{4 \text{ В} - 2 \text{ В}}{2} = \frac{2 \text{ В}}{2} = 1 \text{ В/дел.}$

Таким образом, каждое малое деление на шкале соответствует 1 В.

Ответ: Цена деления шкалы вольтметра составляет 1 В.

Чему равен предел измерения прибора?

Предел измерения прибора — это максимальное значение физической величины, которое можно измерить данным прибором. На шкале вольтметра, показанного на рисунке, самое большое числовое значение — 18.

Ответ: Предел измерения прибора равен 18 В.

Каковы показания прибора?

Стрелка вольтметра указывает на штрих, расположенный между отметками 14 В и 16 В. Этот штрих является первым после отметки 14 В.

Чтобы найти показания прибора, нужно к значению ближайшей предыдущей оцифрованной отметки (14 В) прибавить произведение числа делений после нее (1 деление) на цену деления (1 В).

Показания $U = 14 \text{ В} + 1 \times 1 \text{ В} = 15 \text{ В}$.

Ответ: Показания прибора составляют 15 В.
