Условие.

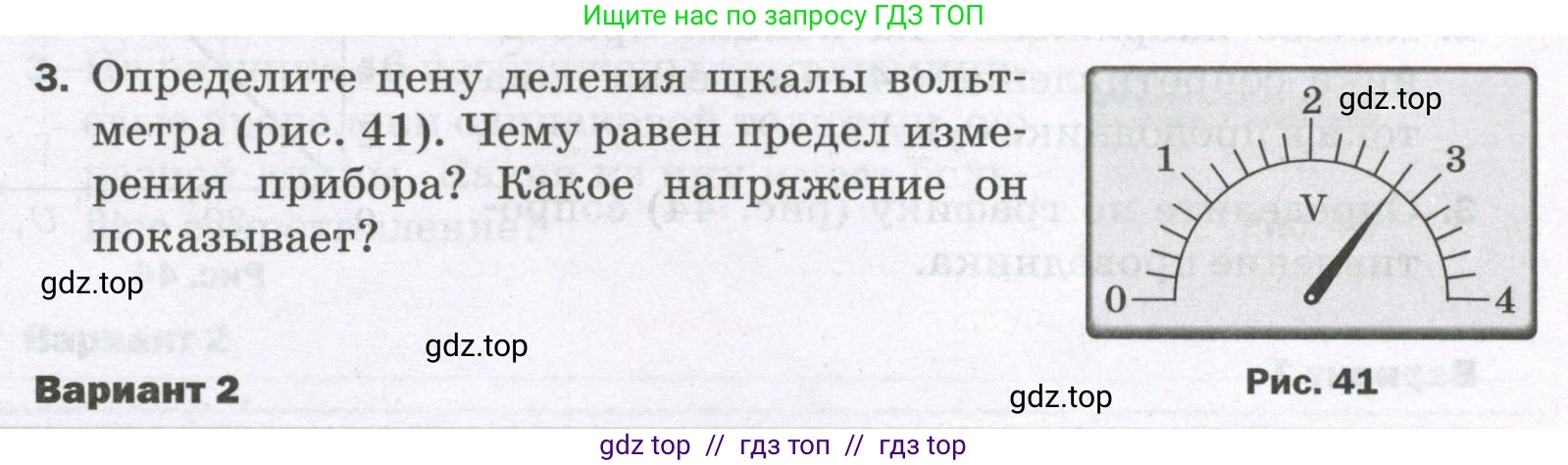

3. Определите цену деления шкалы вольтметра (рис. 41). Чему равен предел измерения прибора? Какое напряжение он показывает?

Рис. 41

Решение.

Дано:

Вольтметр, шкала которого изображена на рисунке 41.

Найти:

Цену деления шкалы (Ц.Д.) - ?

Предел измерения прибора ($U_{max}$) - ?

Показание напряжения ($\text{U}$) - ?

Решение:

Определите цену деления шкалы вольтметра (рис. 41).

Цена деления (Ц.Д.) — это разность значений величины, соответствующих двум соседним отметкам на шкале. Для ее определения выберем два соседних оцифрованных штриха, например, 1 В и 2 В. Найдем разность значений между ними и разделим на число малых делений (промежутков) между ними.

Между отметками 1 В и 2 В находится 10 делений.

Формула для расчета цены деления:

$Ц.Д. = \frac{U_2 - U_1}{n}$

где $U_2$ и $U_1$ — значения на соседних оцифрованных штрихах, а $\text{n}$ — число делений между ними.

Подставим значения:

$Ц.Д. = \frac{2 \text{ В} - 1 \text{ В}}{10} = \frac{1 \text{ В}}{10} = 0,1 \text{ В}$

Ответ: Цена деления шкалы вольтметра равна 0,1 В.

Чему равен предел измерения прибора?

Предел измерения прибора — это максимальное значение физической величины, которое можно измерить данным прибором. Судя по шкале вольтметра, максимальное значение, которое он может измерить, составляет 4 В.

Ответ: Предел измерения прибора равен 4 В.

Какое напряжение он показывает?

Стрелка вольтметра указывает на значение, которое находится между оцифрованными отметками 2 В и 3 В. Она остановилась на 8-м делении после отметки 2 В. Чтобы определить показание, нужно к значению оцифрованной отметки (2 В) прибавить произведение числа делений после нее (8) на цену деления (0,1 В).

$U = 2 \text{ В} + 8 \cdot Ц.Д. = 2 \text{ В} + 8 \cdot 0,1 \text{ В} = 2 \text{ В} + 0,8 \text{ В} = 2,8 \text{ В}$

Ответ: Вольтметр показывает напряжение 2,8 В.
