Номер 421, страница 66 - гдз по физике 8 класс сборник вопросов и задач Марон, Марон

Электрические явления. Электрический ток. Электрические цепи - номер 421, страница 66.

Условие.

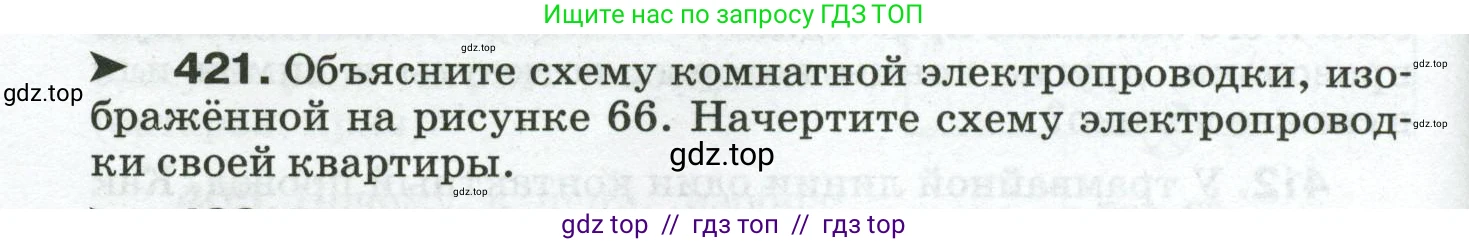

► 421. Объясните схему комнатной электропроводки, изображённой на рисунке 66. Начертите схему электропроводки своей квартиры.

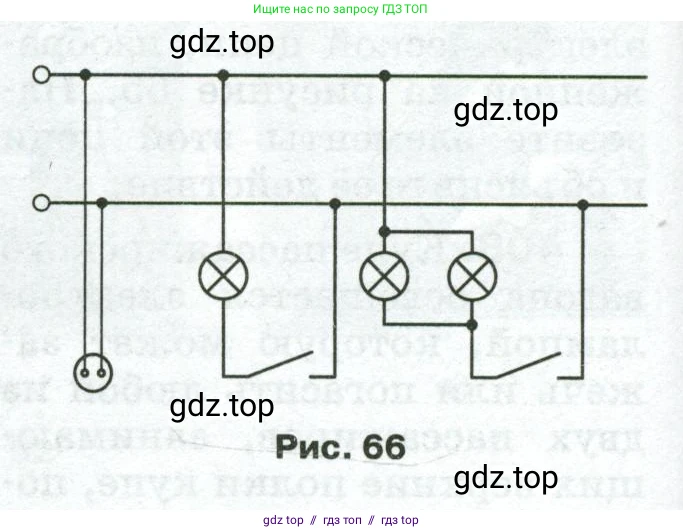

Рис. 66

Решение.

Объясните схему комнатной электропроводки, изображённой на рисунке 66.

Решение

На представленной схеме (Рис. 66) изображена принципиальная схема части электропроводки комнаты. К двум главным проводам, подающим напряжение (фазный и нулевой), параллельно подключены три независимые ветви:

1. Электрическая розетка. Слева на схеме изображена розетка с заземляющим контактом. Она подключена напрямую к сети, поэтому на ней всегда присутствует напряжение.

2. Одиночный светильник. В центральной части схемы показана одна электрическая лампа, которая включается и выключается при помощи выключателя. Выключатель включен в цепь последовательно с лампой.

3. Двойной светильник. Справа на схеме изображена группа из двух электрических ламп, которые соединены между собой параллельно. Вся эта группа управляется одним общим выключателем. Такое подключение характерно для люстр с несколькими лампами. Благодаря параллельному соединению на обеих лампах будет полное напряжение сети, и они будут гореть с максимальной яркостью.

Все потребители (розетка и группы освещения) соединены параллельно относительно питающей сети. Это стандартный способ организации электропроводки, который гарантирует, что на все приборы подается одинаковое номинальное напряжение, и они могут работать независимо друг от друга.

Ответ: На схеме показано параллельное подключение к сети электропитания трех ветвей: розетки с заземлением, одиночной лампы с выключателем и группы из двух параллельно соединенных ламп, управляемых одним общим выключателем.

Начертите схему электропроводки своей квартиры.

Решение

Поскольку создание графической схемы в данном формате невозможно, будет представлено подробное текстовое описание типовой схемы электропроводки для современной однокомнатной квартиры. Схема начинается с распределительного щитка.

1. Распределительный щиток (устанавливается у входа в квартиру):
- Вводной двухполюсный автоматический выключатель: служит для полного отключения электропитания квартиры.
- Устройство защитного отключения (УЗО) или дифавтомат: защищает людей от поражения электрическим током при утечках.
- Групповые однополюсные автоматические выключатели: разделяют всю электропроводку на отдельные, независимые линии (группы) для повышения безопасности и удобства эксплуатации. Типичное разделение на группы:
- Автомат на освещение всех помещений (номинал 10 А).
- Автомат на розеточную группу жилой комнаты и коридора (16 А).
- Автомат на розеточную группу кухни (16 А).
- Автомат для стиральной машины (16 А, часто с отдельным УЗО).
- Автомат для электрической плиты, если она есть (25-32 А).

2. Описание разводки по группам:
- Группа освещения: От автомата 10 А кабель идет к распределительным коробкам, от которых запитываются все светильники. Каждый светильник или группа светильников управляется своим выключателем. Например, люстра в комнате может управляться двухклавишным выключателем для включения разного количества ламп.
- Розеточные группы: От автоматов на 16 А кабель (обычно сечением 2,5 мм²) прокладывается к розеткам. Внутри одной группы розетки подключаются параллельно, чаще всего шлейфом (от одной розетки к другой). В жилой комнате обычно устанавливают 3-4 розетки, на кухне – 4-6 розеток в районе рабочей зоны.
- Силовые линии: Для мощных приборов (электроплита, водонагреватель) прокладывается отдельный кабель большего сечения от персонального автомата в щитке.

Вся современная проводка выполняется трехжильным кабелем, включающим фазный провод (L), нулевой рабочий провод (N) и нулевой защитный (заземляющий) провод (PE).

Ответ: Схема электропроводки современной квартиры представляет собой модульную систему, в которой от распределительного щитка с защитной автоматикой отходят отдельные линии для питания групп освещения, розеток в разных зонах и мощных электроприборов. Все потребители внутри групп подключаются параллельно.
