Условие.

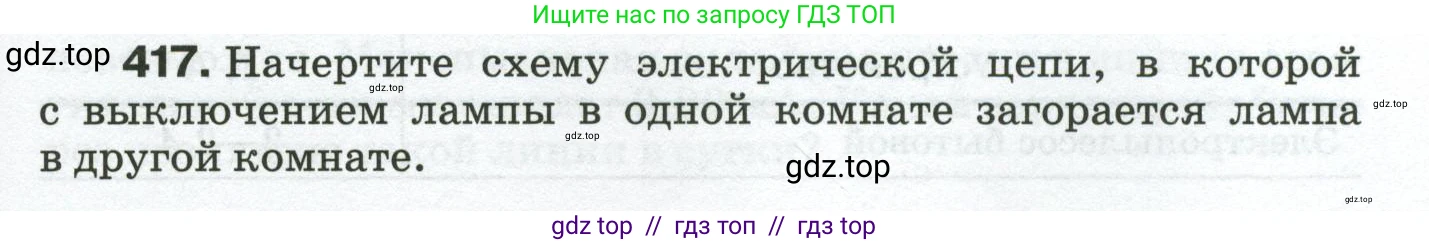

417. Начертите схему электрической цепи, в которой с выключением лампы в одной комнате загорается лампа в другой комнате.

Решение.

Решение

Для того чтобы реализовать условие, при котором выключение лампы в одной комнате приводит к включению лампы в другой, необходимо использовать не обычный выключатель, а переключатель. Переключатель, в отличие от выключателя, не просто разрывает цепь, а перенаправляет электрический ток с одной ветви цепи на другую.

Для решения задачи понадобится переключатель на два направления. Такой переключатель имеет один общий (входной) контакт и два выходных. В зависимости от положения, он соединяет общий контакт либо с первым выходным контактом, либо со вторым.

Схема электрической цепи, отвечающая условию, собирается следующим образом (обозначим лампы как Лампа 1 и Лампа 2):
1. Один из полюсов источника тока (например, «+») подключается к общему контакту переключателя.
2. Первый выходной контакт переключателя соединяется проводом с одним из контактов Лампы 1.
3. Второй выходной контакт переключателя соединяется проводом с одним из контактов Лампы 2.
4. Вторые контакты от Лампы 1 и Лампы 2 соединяются вместе и подключаются к другому полюсу источника тока («-»).

Принцип работы данной схемы:
Когда переключатель находится в первом положении, он замыкает цепь через Лампу 1. Электрический ток течет от источника через переключатель к Лампе 1 и возвращается к источнику. В результате Лампа 1 горит. При этом цепь с Лампой 2 разомкнута, и она не светится.
Когда переключатель переводят в другое положение («выключая» Лампу 1), он размыкает цепь с Лампой 1, и она гаснет. Одновременно с этим замыкается цепь с Лампой 2. Теперь ток течет через Лампу 2, и она загорается.
Таким образом, одно действие (переключение) приводит к выключению одной лампы и одновременному включению другой.

Так как в текстовом формате невозможно начертить графическую схему, приведено ее подробное словесное описание, которое однозначно определяет все необходимые соединения.

Ответ:
Требуемая электрическая схема должна состоять из источника тока, двух ламп и одного переключателя на два направления. Один полюс источника тока подключается к общему входу переключателя. Каждый из двух выходов переключателя соединяется с одной из ламп. Вторые выводы от обеих ламп объединяются и подключаются ко второму полюсу источника тока.
