Номер 412, страница 65 - гдз по физике 8 класс сборник вопросов и задач Марон, Марон

Электрические явления. Электрический ток. Электрические цепи - номер 412, страница 65.

Условие.

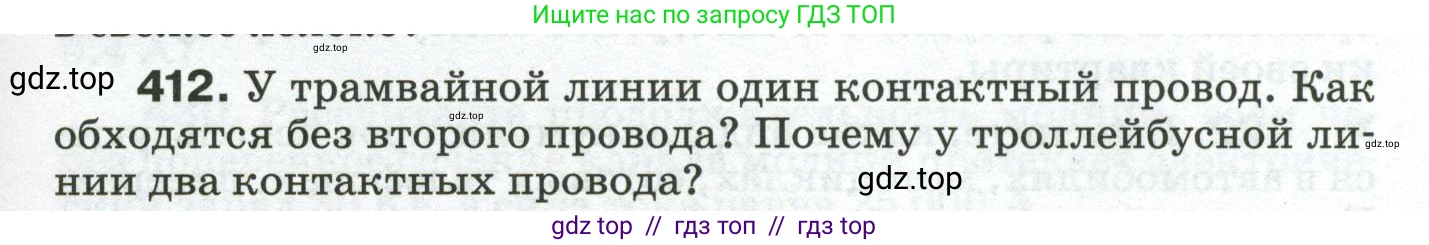

412. У трамвайной линии один контактный провод. Как обходятся без второго провода? Почему у троллейбусной линии два контактных провода?

Решение.

Как обходятся без второго провода?

Для работы любого электрического прибора, включая двигатель трамвая, необходима замкнутая электрическая цепь, состоящая как минимум из двух проводников. У трамвая эту цепь образуют контактный провод и рельсы. Электрический ток от тяговой подстанции подается на контактный провод. Через токоприёмник (пантограф) он поступает в двигатель трамвая. Пройдя через двигатель, ток через металлические колёса уходит в металлические рельсы, которые, в свою очередь, соединены с подстанцией. Таким образом, рельсы выполняют функцию второго, обратного провода, замыкая электрическую цепь.

Ответ: Роль второго провода у трамвайной линии выполняют металлические рельсы.

Почему у троллейбусной линии два контактных провода?

В отличие от трамвая, троллейбус передвигается на резиновых шинах по асфальтовому покрытию. Резина является отличным изолятором (диэлектриком), поэтому колёса троллейбуса не могут обеспечить электрический контакт с землёй. Следовательно, невозможно использовать землю или дорогу в качестве обратного провода, как это делается с рельсами у трамвая. Чтобы создать замкнутую электрическую цепь для питания двигателя троллейбуса, необходимо два провода: по одному (обычно правому) ток подводится к троллейбусу, а по второму (левому) — отводится обратно на подстанцию.

Ответ: Троллейбусу необходимо два провода, так как его резиновые шины изолируют его от земли, и для создания замкнутой электрической цепи требуется отдельный обратный провод.
