Условие.

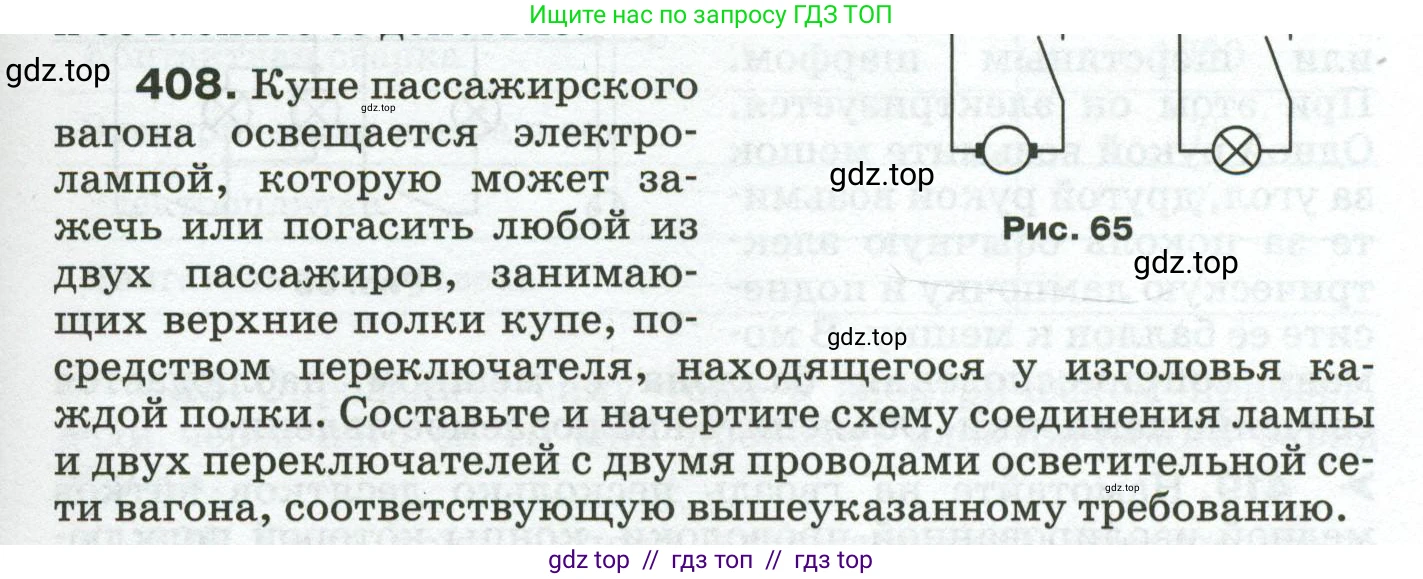

408. Купе пассажирского вагона освещается электролампой, которую может зажечь или погасить любой из двух пассажиров, занимающих верхние полки купе, посредством переключателя, находящегося у изголовья каждой полки. Составьте и начертите схему соединения лампы и двух переключателей с двумя проводами осветительной сети вагона, соответствующую вышеуказанному требованию.

Рис. 65

Решение.

Для решения задачи по управлению одним источником света из двух разных мест необходимо использовать специальный тип выключателей — переключатели (также известные как проходные выключатели). В отличие от обычного выключателя, который имеет два контакта и просто замыкает или размыкает цепь, переключатель имеет три контакта: один общий (входной) и два переключаемых (выходных). Он всегда соединяет общий контакт с одним из двух выходных.

Решение

Чтобы любой из двух пассажиров мог включить или выключить лампу независимо от другого, необходимо собрать электрическую цепь по схеме управления из двух мест. Для этого лампу, два переключателя и два провода осветительной сети вагона соединяют в следующей последовательности:

1. Первый провод осветительной сети (условно «фаза») подключается к общему контакту первого переключателя (П1).
2. Два выходных контакта первого переключателя (П1) соединяются двумя отдельными проводами с двумя соответствующими выходными контактами второго переключателя (П2).
3. Общий контакт второго переключателя (П2) подключается к одному из контактов лампы (Л).
4. Второй контакт лампы (Л) соединяется со вторым проводом осветительной сети (условно «ноль»).

Принципиальная электрическая схема такого соединения показана на рисунке ниже:

В представленном на схеме положении лампа не горит, так как цепь разомкнута: первый переключатель соединен с верхним проводом, а второй — с нижним. При изменении положения любого из переключателей цепь замкнется, и лампа загорится. Например, если переключить Переключатель 1, он соединит «Провод 1 сети» с нижним проводом, который уже соединен с лампой через Переключатель 2. Таким образом, каждый из пассажиров может управлять светом.

Ответ:

Для того чтобы любой из двух пассажиров мог зажечь или погасить лампу, необходимо использовать схему подключения с двумя проходными переключателями. Электрическая цепь собирается так, что фазный провод сети подается на вход первого переключателя, два его выхода соединяются с двумя соответствующими входами второго переключателя, выход второго переключателя подключается к лампе, а лампа — к нулевому проводу сети. Принципиальная схема соединения представлена на рисунке выше.
