Номер 406, страница 64 - гдз по физике 8 класс сборник вопросов и задач Марон, Марон

Электрические явления. Электрический ток. Электрические цепи - номер 406, страница 64.

Условие.

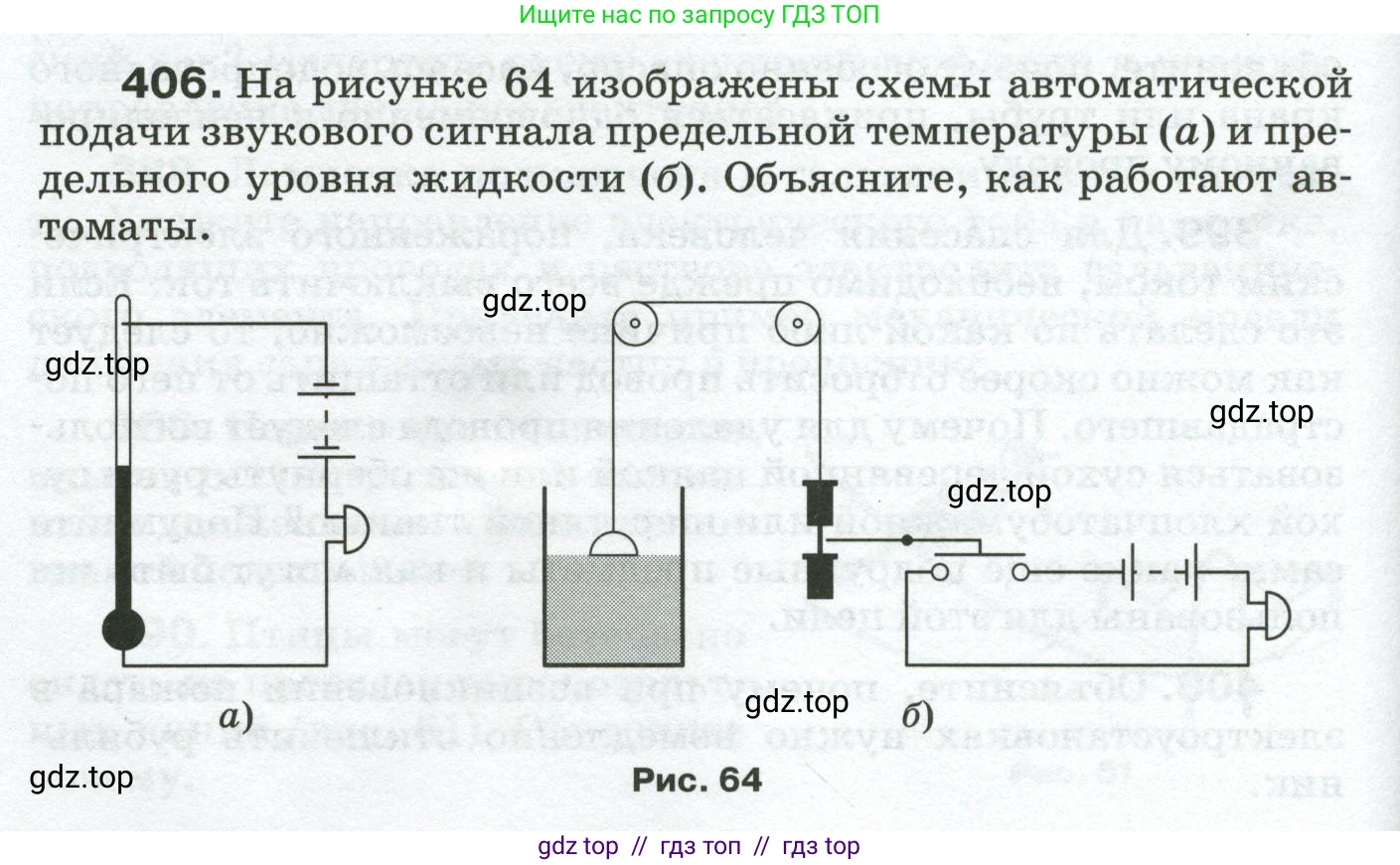

406. На рисунке 64 изображены схемы автоматической подачи звукового сигнала предельной температуры (а) и предельного уровня жидкости (б). Объясните, как работают автоматы.

Рис. 64

Решение.

а) Данное устройство представляет собой температурный сигнализатор.

В его основе лежит ртутный термометр, который включен в электрическую цепь, состоящую из источника питания и звукового сигнализатора (звонка). Один проводник цепи подключен к резервуару термометра с ртутью. Второй проводник впаян в капиллярную трубку термометра на уровне, который соответствует предельной (критической) температуре. Поскольку ртуть является жидким металлом, она хорошо проводит электрический ток. Когда температура окружающей среды повышается, столбик ртути в термометре поднимается. Как только температура достигает установленного предельного значения, ртуть дотрагивается до второго проводника. В этот момент электрическая цепь замыкается, по ней начинает течь ток, и звуковой сигнализатор издает сигнал, предупреждая о достижении критической температуры.

Ответ: При достижении предельной температуры ртутный столбик поднимается до уровня второго контакта, замыкает электрическую цепь, в результате чего срабатывает звуковой сигнал.

б) Данное устройство является сигнализатором предельного уровня жидкости.

Система состоит из поплавка, помещенного в резервуар с жидкостью, и электрической цепи со звонком. Поплавок соединен нитью, перекинутой через систему блоков, с противовесом. Этот противовес одновременно выполняет роль подвижного контакта в электрическом выключателе. Когда уровень жидкости в резервуаре повышается, поплавок всплывает вместе с ним. Из-за этого противовес, соединенный с поплавком, опускается. Когда уровень жидкости достигает заданного предельного значения, противовес опускается до такой степени, что замыкает два неподвижных контакта выключателя. В результате электрическая цепь замыкается, по ней идет ток, и звонок начинает сигнализировать о том, что резервуар наполнен до предельного уровня.

Ответ: Когда уровень жидкости достигает предельного значения, поплавок поднимается, заставляя противовес опуститься и замкнуть контакты электрической цепи, что приводит к срабатыванию звукового сигнала.
