Условие.

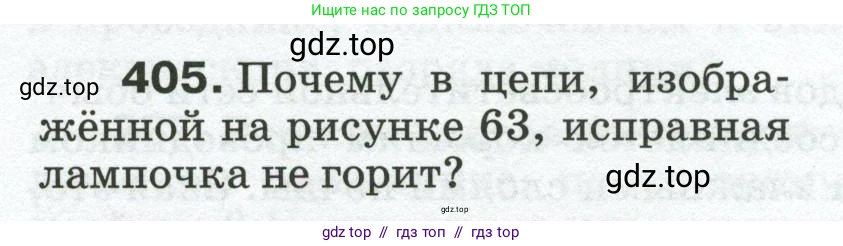

405. Почему в цепи, изображённой на рисунке 63, исправная лампочка не горит?

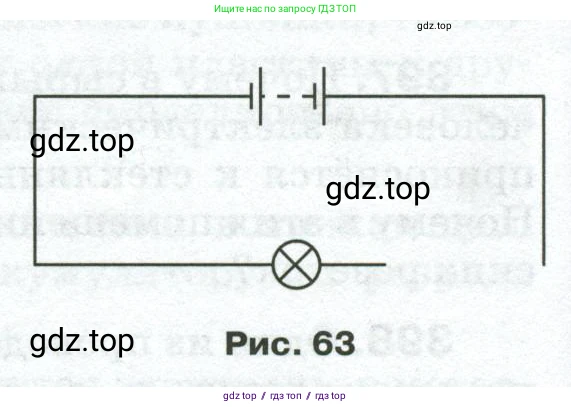

Рис. 63

Решение.

Решение

Для того чтобы в электрической цепи протекал ток, необходим источник электрической энергии, создающий разность потенциалов. В данной цепи в качестве источников тока используются два гальванических элемента.

На схеме (рис. 63) показано, что эти два элемента соединены последовательно, но "встречно". Это означает, что отрицательный полюс одного источника соединён с отрицательным полюсом другого. При таком соединении электродвижущие силы (ЭДС), создаваемые источниками, направлены навстречу друг другу.

Если предположить, что источники тока одинаковы и ЭДС каждого из них равна $\text{E}$, то их суммарная (общая) ЭДС в цепи будет равна разности их ЭДС: $E_{общ} = E - E = 0$.

Согласно закону Ома для полной цепи, сила тока $\text{I}$ в цепи прямо пропорциональна общей ЭДС и обратно пропорциональна полному сопротивлению цепи $R_{общ}$: $I = \frac{E_{общ}}{R_{общ}}$.

Поскольку общая ЭДС в цепи равна нулю ($E_{общ} = 0$), то и сила тока в цепи также будет равна нулю ($I = 0$). Лампочка начинает светиться только тогда, когда через неё протекает электрический ток. Так как тока в цепи нет, исправная лампочка гореть не будет.

Ответ: Лампочка не горит, потому что два источника тока соединены встречно, и их электродвижущие силы (ЭДС) компенсируют друг друга. В результате общая ЭДС в цепи равна нулю, и электрический ток в цепи отсутствует.
