Номер 404, страница 64 - гдз по физике 8 класс сборник вопросов и задач Марон, Марон

Электрические явления. Электрический ток. Электрические цепи - номер 404, страница 64.

Условие.

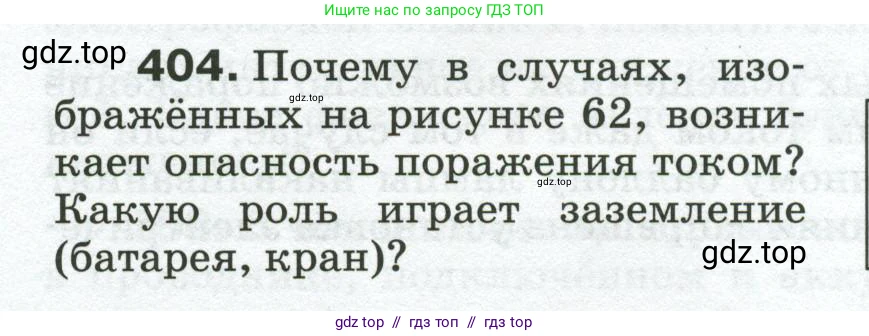

404. Почему в случаях, изображённых на рисунке 62, возникает опасность поражения током? Какую роль играет заземление (батарея, кран)?

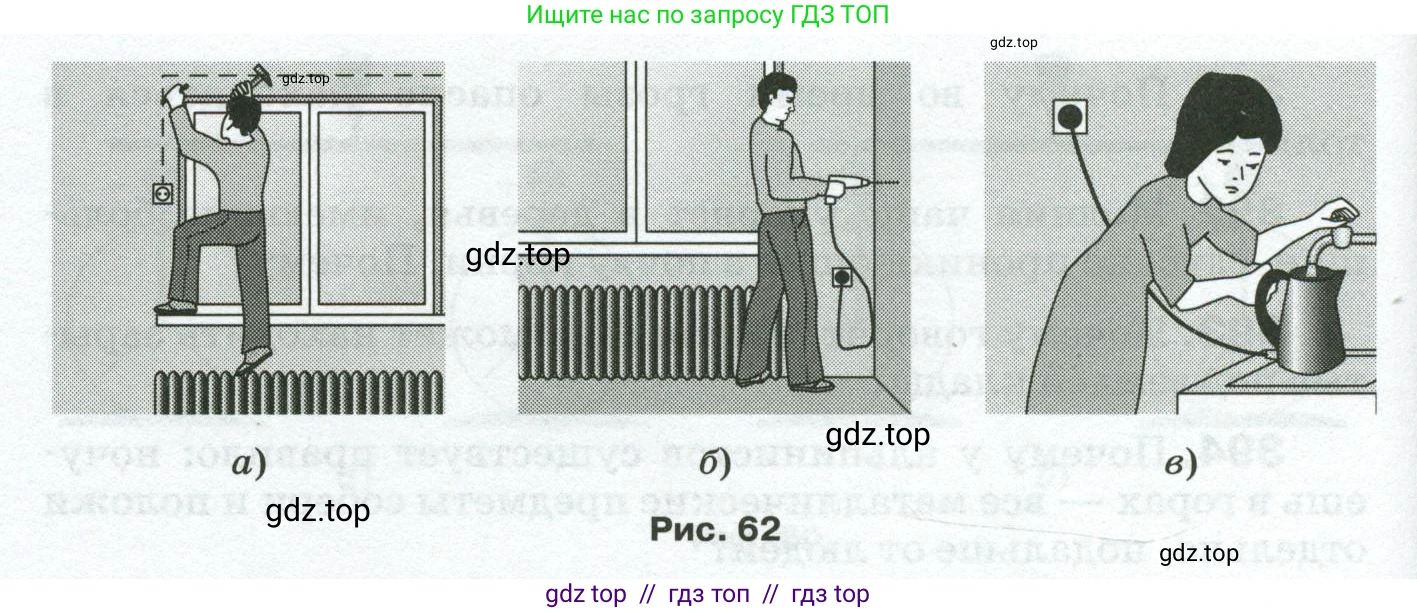

Рис. 62

Решение.

Во всех изображенных случаях возникает опасность поражения электрическим током, поскольку человек может создать своим телом электрическую цепь между источником напряжения (поврежденная проводка или неисправный электроприбор) и землей. Роль заземления, то есть проводника, соединенного с землей, выполняют батарея центрального отопления и водопроводный кран. При одновременном касании человеком источника напряжения и заземленного предмета через его тело протекает опасный для жизни электрический ток.

а) Человек, стоя на металлической батарее, забивает гвоздь в стену. Существует риск попадания в скрытую электропроводку. Если это произойдет, ток от провода под напряжением пройдет через гвоздь, молоток и тело человека к заземленной батарее. Таким образом, тело человека окажется включенным в электрическую цепь, что приведет к поражению током.
Ответ: Опасность заключается в возможности повреждения скрытой проводки, из-за чего ток может пройти через тело человека на заземленную батарею. Батарея играет роль заземлителя, замыкающего цепь.

б) Человек пользуется электродрелью рядом с батареей. В случае нарушения изоляции внутри прибора его металлический корпус может оказаться под напряжением. Если человек, держащий неисправную дрель, одновременно коснется батареи, он замкнет своим телом электрическую цепь между корпусом дрели и землей (через батарею). Это вызовет сильный удар током.
Ответ: Опасность возникает при пробое изоляции дрели на корпус. Батарея, будучи заземленной, создает условия для прохождения тока через тело человека при одновременном касании ее и неисправного прибора.

в) Девушка наливает воду в работающий от сети электрический чайник. Вода является проводником электричества. При неисправности чайника (например, нарушении изоляции нагревательного элемента) его корпус и вода внутри могут оказаться под напряжением. Струя воды, соединяющая чайник и заземленный кран, создает путь для тока. Ток пойдет через тело девушки, держащей чайник, по цепи: неисправный элемент — вода — тело человека — струя воды — кран — земля.
Ответ: Опасность в том, что при неисправности включенного чайника ток может пойти через воду и тело человека на заземленный кран. Кран и водопроводные трубы являются заземлением.
