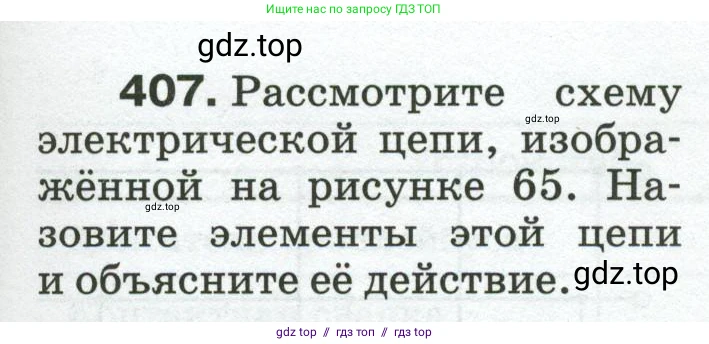

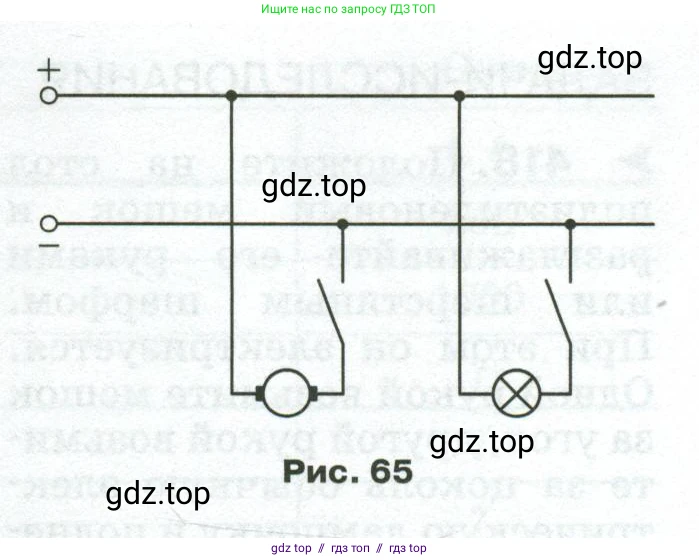

407. Рассмотрите схему электрической цепи, изображённой на рисунке 65. Назовите элементы этой цепи и объясните её действие.

Рис. 65

Решение.

Назовите элементы этой цепи

На схеме электрической цепи, изображённой на рисунке, представлены следующие элементы:
• Источник тока: обозначен клеммами «+» и «-», является источником электрической энергии в цепи.
• Потребители: два устройства, преобразующие электрическую энергию в другие виды. В левой ветви — электрический звонок (обозначен кругом с полусферой внутри), в правой — электрическая лампа (обозначена кругом с крестом внутри).
• Выключатели (ключи): два устройства для замыкания и размыкания цепи. Каждый потребитель подключен через свой индивидуальный выключатель.
• Соединительные провода: линии, соединяющие все элементы в единую цепь.

Объясните её действие

В данной схеме потребители (звонок и лампа) соединены с источником тока параллельно. Это означает, что они подключены к одним и тем же двум точкам цепи, образуя две независимые ветви.

Принцип работы цепи заключается в следующем:
1. Каждая ветвь (со звонком или с лампой) имеет свой собственный выключатель. Это позволяет управлять каждым потребителем независимо от другого.
2. При замыкании выключателя в левой ветви, электрический ток начинает протекать через звонок, и он звенит. Состояние лампы при этом не меняется.
3. При замыкании выключателя в правой ветви, ток протекает через лампу, и она загорается. Состояние звонка при этом не меняется.
4. Можно замкнуть оба выключателя одновременно. В этом случае ток будет течь по обеим ветвям, и лампа будет гореть, и звонок — звенеть.
5. При параллельном соединении напряжение на обоих потребителях одинаково и равно напряжению источника тока.

Таким образом, эта схема демонстрирует параллельное подключение двух потребителей с возможностью их независимого включения и выключения.

Ответ: Элементы цепи: источник тока, два выключателя, электрический звонок и электрическая лампа, соединенные проводами. Действие цепи: звонок и лампа подключены к источнику параллельно, каждая через свой выключатель, что позволяет включать и выключать их независимо друг от друга.
