Условие.

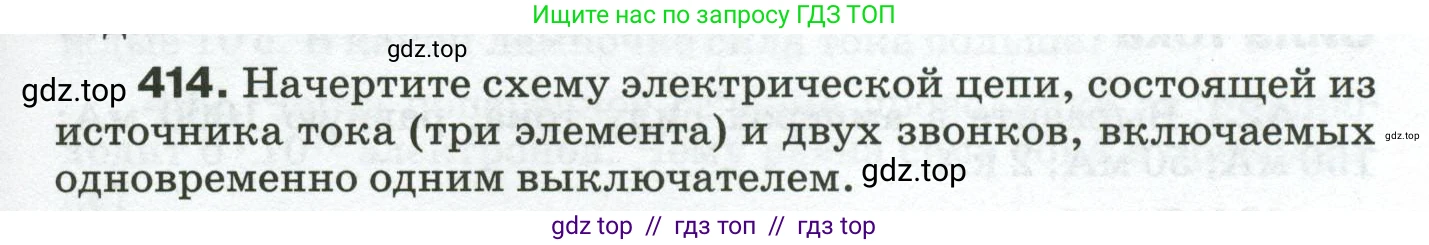

414. Начертите схему электрической цепи, состоящей из источника тока (три элемента) и двух звонков, включаемых одновременно одним выключателем.

Решение.

414. Решение

Для решения задачи необходимо начертить электрическую схему, используя стандартные условные обозначения элементов.
Составные части цепи:
1. Источник тока: батарея, состоящая из трех последовательно соединенных гальванических элементов.
2. Потребители: два электрических звонка.
3. Управляющий элемент: один выключатель (ключ).

Чтобы оба звонка включались одновременно одним выключателем, он должен быть расположен в общей (неразветвленной) части цепи. Сами звонки необходимо подключить таким образом, чтобы при замыкании ключа ток шел через них обоих. Наиболее распространенным и правильным способом для подключения однотипных потребителей является параллельное соединение. При таком соединении на каждый звонок подается одинаковое напряжение, равное напряжению источника, и они работают в номинальном режиме. Схема с последовательным соединением также является формально верным решением, но на практике напряжение источника разделится между звонками, что может привести к их некорректной работе.

Ниже представлена схема электрической цепи с параллельным соединением двух звонков.

Ответ:

Схема электрической цепи изображена выше. Она включает в себя источник тока из трех последовательно соединенных гальванических элементов, один выключатель и два звонка, соединенных параллельно. Такое подключение обеспечивает их одновременное включение одним выключателем.
