Условие.

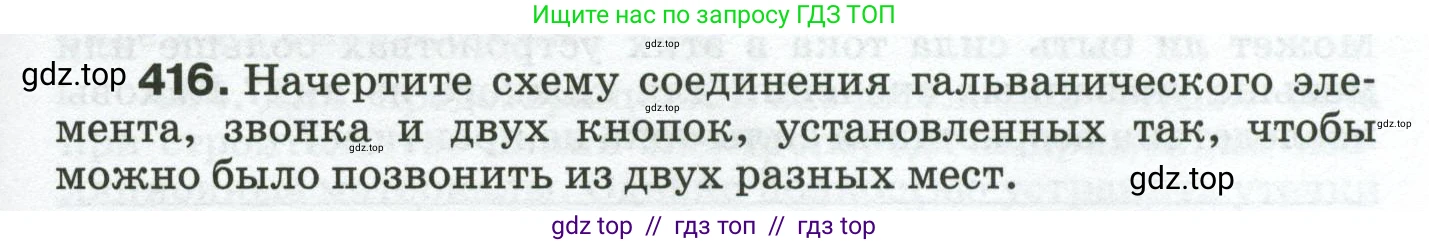

416. Начертите схему соединения гальванического элемента, звонка и двух кнопок, установленных так, чтобы можно было позвонить из двух разных мест.

Решение.

Решение

Для того чтобы звонок можно было включить из двух разных мест, необходимо собрать электрическую цепь, в которой нажатие любой из двух кнопок приведет к замыканию цепи и срабатыванию звонка. Такое условие выполняется при параллельном соединении кнопок.

В этой схеме гальванический элемент (источник тока) и звонок (потребитель) соединены последовательно. Две кнопки подключены параллельно друг другу, и эта группа параллельно соединенных кнопок включена в общую цепь последовательно с источником и звонком. Когда нажимается одна из кнопок, ток начинает течь через нее, замыкая цепь, и звонок начинает звенеть. То же самое происходит при нажатии второй кнопки.

Схема соединения выглядит следующим образом:

Ответ:

Для возможности позвонить из двух разных мест, гальванический элемент и звонок соединяются последовательно, а две кнопки подключаются параллельно друг другу. Схема такого соединения представлена ниже.
