Номер 458, страница 71 - гдз по физике 8 класс сборник вопросов и задач Марон, Марон

Электрические явления. Электрическое напряжение - номер 458, страница 71.

Условие.

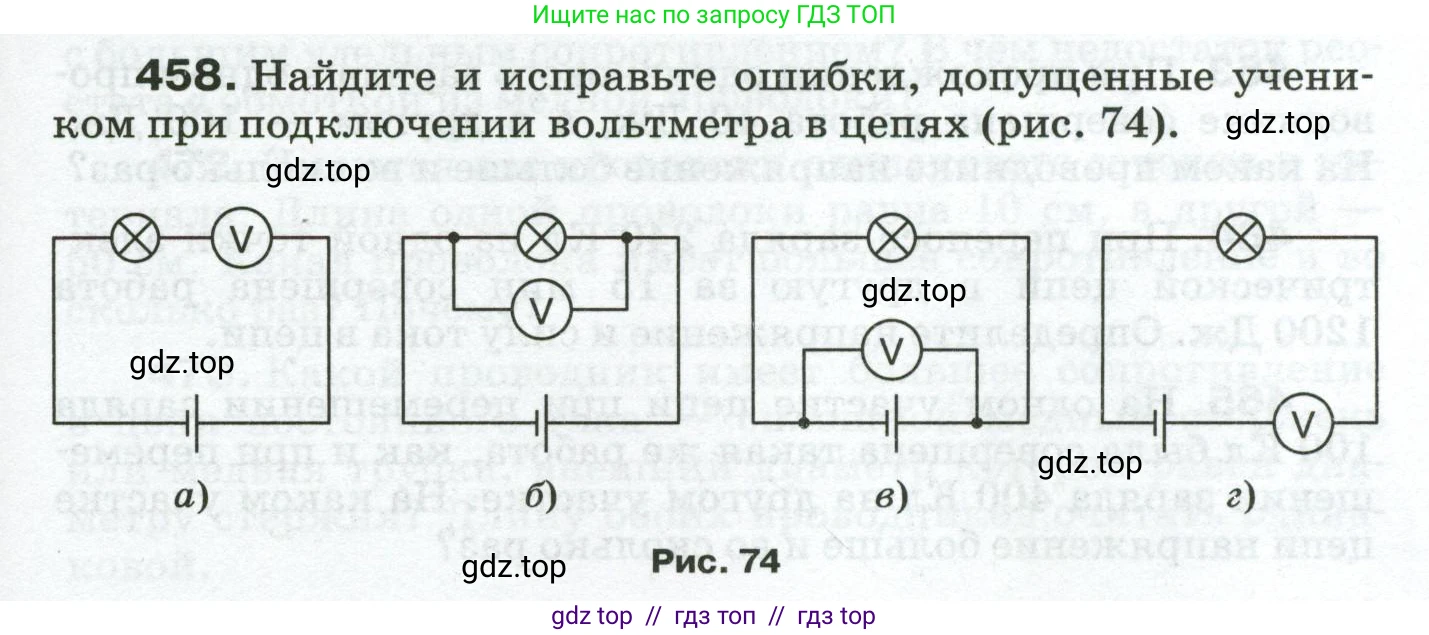

458. Найдите и исправьте ошибки, допущенные учеником при подключении вольтметра в цепях (рис. 74).

Рис. 74

Решение.

Для правильного измерения напряжения вольтметр необходимо подключать к электрической цепи, соблюдая определённые правила. Основное правило гласит, что вольтметр подключается параллельно тому элементу или участку цепи, на котором требуется измерить напряжение. Это связано с тем, что вольтметр обладает очень большим внутренним сопротивлением, и при параллельном подключении через него протекает пренебрежимо малый ток, что не искажает работу основной цепи. При последовательном же включении высокое сопротивление вольтметра практически разрывает цепь, мешая протеканию тока.

а) На данной схеме вольтметр включен в цепь последовательно с лампой. Это является ошибкой. Из-за своего огромного сопротивления вольтметр будет препятствовать протеканию тока, в результате чего лампочка гореть не будет. Чтобы правильно измерить напряжение на лампочке, вольтметр необходимо подключить к ней параллельно.

Ответ: Ошибка: вольтметр подключен последовательно. Исправление: вольтметр следует подключить параллельно лампочке.

б) В этой схеме вольтметр подключен параллельно лампе. Такое подключение является правильным, так как позволяет измерить падение напряжения именно на этом элементе цепи.

Ответ: Ошибки в подключении вольтметра нет.

в) Здесь вольтметр подключен параллельно источнику тока. Это правильное подключение для измерения напряжения на клеммах источника тока (его ЭДС, если цепь разомкнута, или напряжение на выходе под нагрузкой).

Ответ: Ошибки в подключении вольтметра нет.

г) В этой схеме, аналогично случаю (а), допущена ошибка. Вольтметр включен в цепь последовательно, что приведет к очень большому общему сопротивлению цепи и практически полному отсутствию тока. Лампа гореть не будет. Для корректного измерения напряжения на лампе его следует подключить параллельно ей.

Ответ: Ошибка: вольтметр подключен последовательно. Исправление: для измерения напряжения на лампе вольтметр необходимо подключить параллельно лампе.
