Номер 751, страница 118 - гдз по физике 8 класс сборник вопросов и задач Марон, Марон

Электромагнитные явления. Магнитное поле катушки с током. Электромагниты и их применение. Магнитное поле Земли - номер 751, страница 118.

Условие.

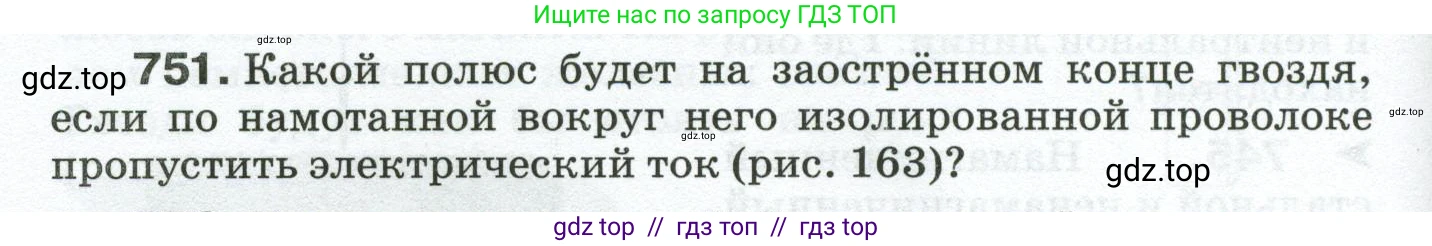

751. Какой полюс будет на заострённом конце гвоздя, если по намотанной вокруг него изолированной проволоке пропустить электрический ток (рис. 163)?

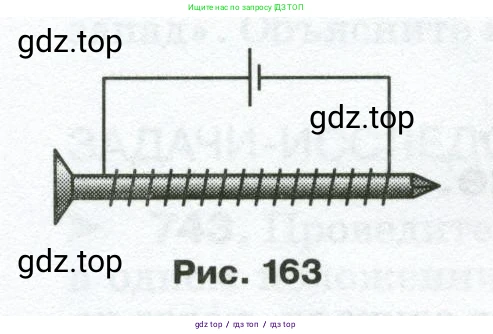

Рис. 163

Решение.

Решение

Для определения магнитного полюса на конце гвоздя воспользуемся правилом правой руки для соленоида (электромагнита).

1. Сначала определим направление электрического тока в проволоке. На схеме источника тока длинная линия обозначает положительный полюс (+), а короткая — отрицательный (–). По общепринятому соглашению, направление тока в цепи — от положительного полюса к отрицательному. Таким образом, ток в витках проволоки, которые находятся сверху гвоздя, течёт от шляпки к острию (слева направо).

2. Теперь применим правило правой руки. Нужно мысленно обхватить гвоздь ладонью правой руки так, чтобы четыре вытянутых пальца указывали направление тока в витках. В нашем случае пальцы должны быть направлены вправо (вдоль верхней части гвоздя).

3. При таком обхвате отставленный на 90° большой палец укажет направление силовых линий магнитного поля внутри соленоида, то есть укажет на северный полюс (N) электромагнита. Большой палец будет указывать налево, в сторону шляпки гвоздя.

Следовательно, у шляпки гвоздя образуется северный магнитный полюс, а на заострённом конце — южный магнитный полюс (S).

Ответ: На заострённом конце гвоздя будет южный полюс.
