Условие.

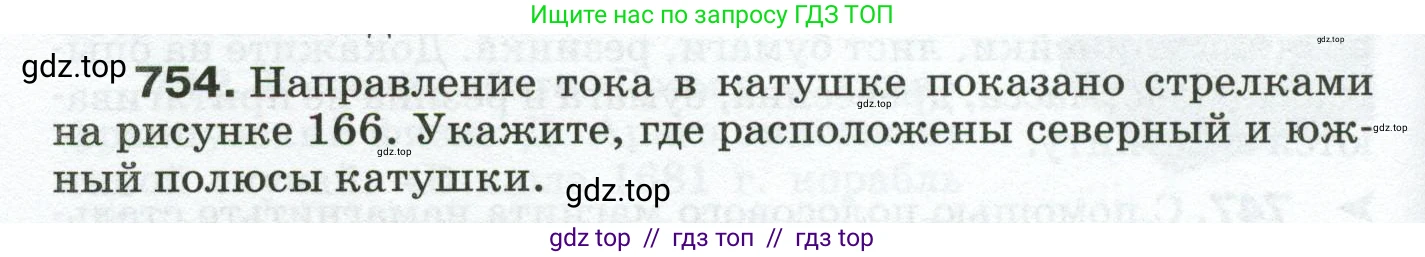

754. Направление тока в катушке показано стрелками на рисунке 166. Укажите, где расположены северный и южный полюсы катушки.

Рис. 166

Решение.

Решение

Для определения расположения магнитных полюсов катушки с током используется правило правой руки (также известное как правило буравчика). Это правило формулируется следующим образом: если обхватить катушку ладонью правой руки, направив четыре пальца по направлению электрического тока в витках, то отставленный большой палец покажет направление на северный полюс ($\text{N}$) внутри катушки.

Рассмотрим рисунок 166. Стрелки показывают, что в передней, видимой нам, части катушки ток течет сверху вниз. Применим правило правой руки: мысленно обхватываем катушку правой рукой так, чтобы четыре пальца были направлены вниз, по направлению тока в передних витках. При таком обхвате большой палец будет указывать влево.

Таким образом, конец катушки, который находится слева, является северным магнитным полюсом ($\text{N}$), а противоположный конец, расположенный справа, — южным магнитным полюсом ($\text{S}$).

Ответ: Северный полюс катушки расположен слева, а южный полюс — справа.
