Условие.

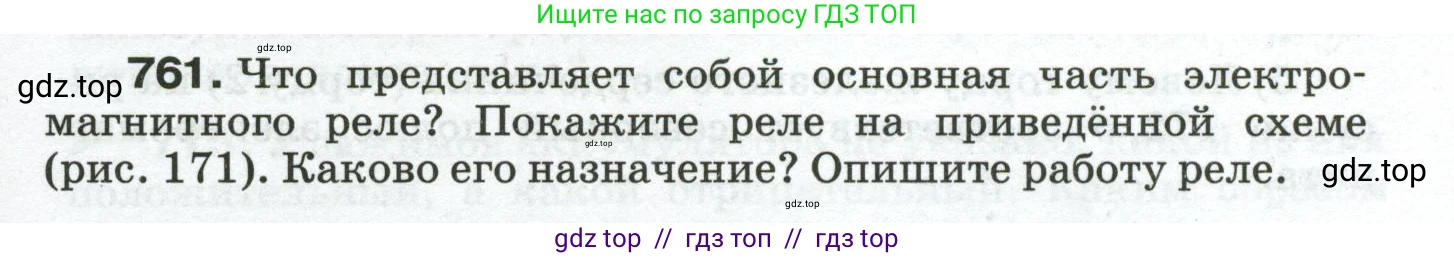

761. Что представляет собой основная часть электромагнитного реле? Покажите реле на приведённой схеме (рис. 171). Каково его назначение? Опишите работу реле.

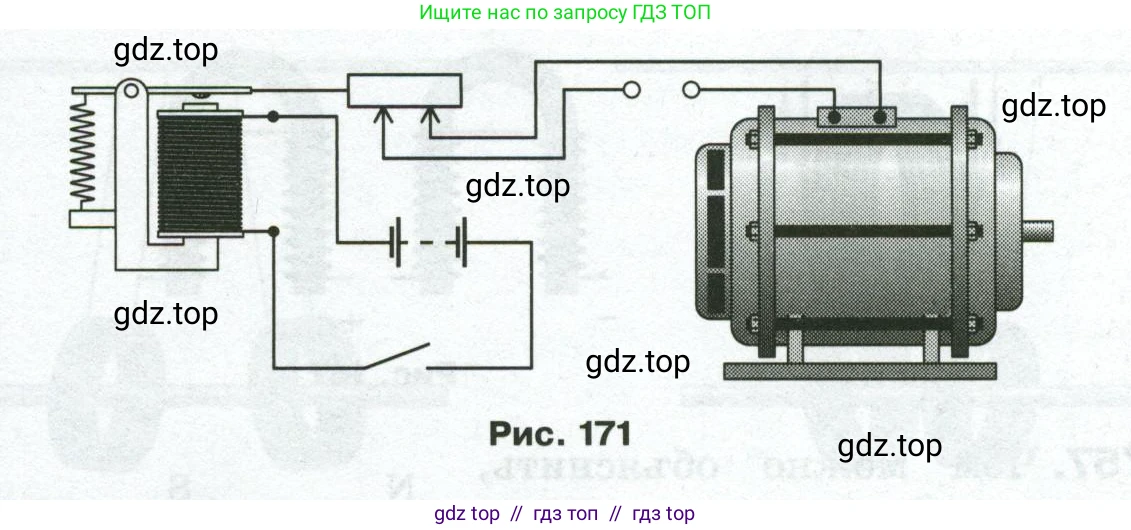

Рис. 171

Решение.

Что представляет собой основная часть электромагнитного реле?
Основной частью электромагнитного реле является электромагнит — катушка с железным сердечником внутри. Другими важными элементами являются подвижный якорь, возвратная пружина и группа электрических контактов.
Ответ: Основная часть электромагнитного реле — это электромагнит.

Покажите реле на приведённой схеме (рис. 171).
На схеме, представленной на рисунке 171, электромагнитное реле — это устройство, изображенное в левой части. Оно состоит из катушки (электромагнита), якоря, пружины и контактов, которые замыкают или размыкают цепь электродвигателя.
Ответ: Реле на схеме находится в левой части рисунка.

Каково его назначение?
Назначение электромагнитного реле заключается в коммутации (замыкании и размыкании) электрических цепей под воздействием управляющего сигнала. Оно позволяет управлять цепями с большим током и напряжением (например, цепью электродвигателя) с помощью слабого тока в управляющей цепи (цепи с выключателем). Это обеспечивает безопасность и гальваническую развязку между управляющей и силовой цепями.
Ответ: Назначение реле — управление мощной электрической цепью при помощи слабого электрического сигнала.

Опишите работу реле.
Работа реле, показанного на схеме, происходит следующим образом:
1. Когда ключ в управляющей цепи (слева внизу) разомкнут, ток через обмотку электромагнита не течет. Магнитное поле отсутствует.
2. Под действием пружины якорь удерживается в положении, при котором контакты в силовой цепи (цепи с электродвигателем) разомкнуты. Электродвигатель выключен.
3. При замыкании ключа в управляющей цепи по обмотке электромагнита начинает протекать электрический ток. Сердечник катушки намагничивается.
4. Возникшее сильное магнитное поле притягивает к сердечнику металлический якорь, преодолевая силу упругости пружины.
5. Перемещаясь, якорь замыкает контакты силовой цепи. В цепи электродвигателя начинает течь ток от мощного источника, и двигатель включается.
6. Когда ключ в управляющей цепи размыкают, ток в обмотке исчезает, электромагнит перестает действовать. Пружина возвращает якорь в исходное положение, контакты силовой цепи размыкаются, и электродвигатель останавливается.
Ответ: При замыкании ключа в управляющей цепи электромагнит реле притягивает якорь, который замыкает контакты силовой цепи, включая электродвигатель. При размыкании ключа пружина возвращает якорь в исходное положение, размыкая силовую цепь и выключая двигатель.
