Условие.

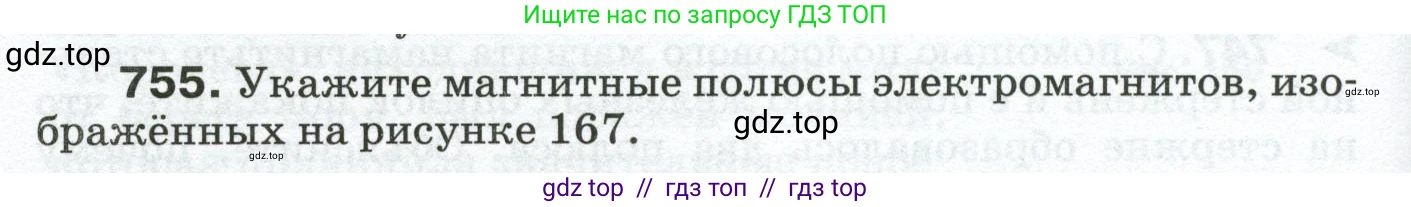

755. Укажите магнитные полюсы электромагнитов, изображённых на рисунке 167.

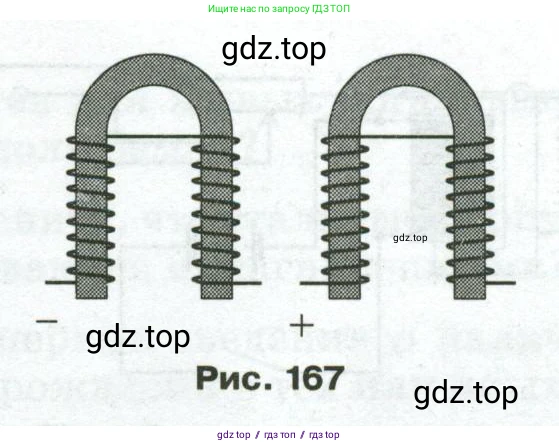

Рис. 167

Решение.

Для определения магнитных полюсов электромагнита используется правило правой руки. Если мысленно обхватить катушку электромагнита ладонью правой руки так, чтобы четыре вытянутых пальца указывали направление тока в витках, то отогнутый на 90° большой палец покажет направление на северный полюс (N) на соответствующем конце катушки. Иначе говоря, большой палец указывает направление вектора магнитной индукции $\text{B}$ внутри сердечника. Линии магнитной индукции выходят из северного полюса (N) и входят в южный полюс (S).

Левый электромагнит

Ток в обмотке течет от положительной клеммы (справа) к отрицательной (слева). В правой части электромагнита ток в витках на передней стороне направлен вверх. Согласно правилу правой руки, магнитное поле внутри этого стержня направлено вверх. В левой части электромагнита ток в витках на передней стороне направлен вниз. Следовательно, магнитное поле внутри этого стержня направлено вниз. Магнитные линии поля образуют замкнутый контур, проходя внутри сердечника вверх по правому стержню и вниз по левому. Внешняя часть контура замыкается через воздух от нижнего конца левого стержня к нижнему концу правого. Таким образом, линии поля выходят из нижнего торца левого стержня и входят в нижний торец правого стержня.

Ответ: нижний конец левого стержня является северным полюсом (N), а нижний конец правого стержня – южным полюсом (S).

Правый электромагнит

Ток в обмотке течет от положительной клеммы (слева) к отрицательной (справа). В левой части электромагнита ток в витках на передней стороне направлен вверх. Согласно правилу правой руки, магнитное поле внутри этого стержня направлено вверх. В правой части электромагнита ток в витках на передней стороне направлен вниз. Следовательно, магнитное поле внутри этого стержня направлено вниз. Магнитные линии поля проходят внутри сердечника вверх по левому стержню и вниз по правому. Внешняя часть контура замыкается через воздух от нижнего конца правого стержня к нижнему концу левого. Таким образом, линии поля выходят из нижнего торца правого стержня и входят в нижний торец левого стержня.

Ответ: нижний конец левого стержня является южным полюсом (S), а нижний конец правого стержня – северным полюсом (N).
