Номер 756, страница 118 - гдз по физике 8 класс сборник вопросов и задач Марон, Марон

Электромагнитные явления. Магнитное поле катушки с током. Электромагниты и их применение. Магнитное поле Земли - номер 756, страница 118.

Условие.

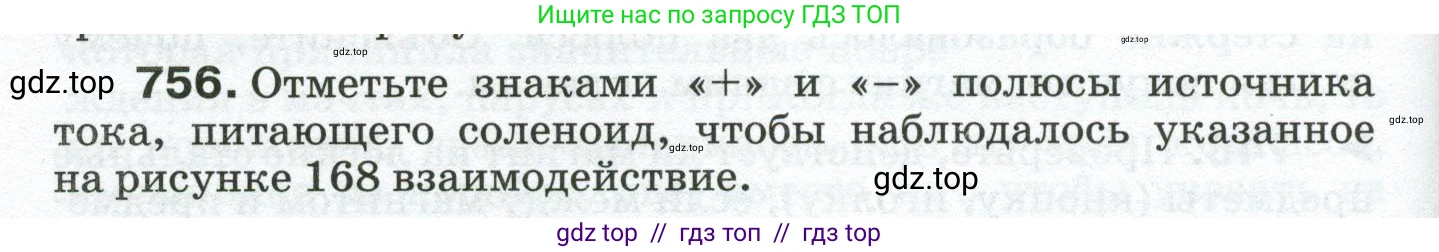

756. Отметьте знаками «+» и «–» полюсы источника тока, питающего соленоид, чтобы наблюдалось указанное на рисунке 168 взаимодействие.

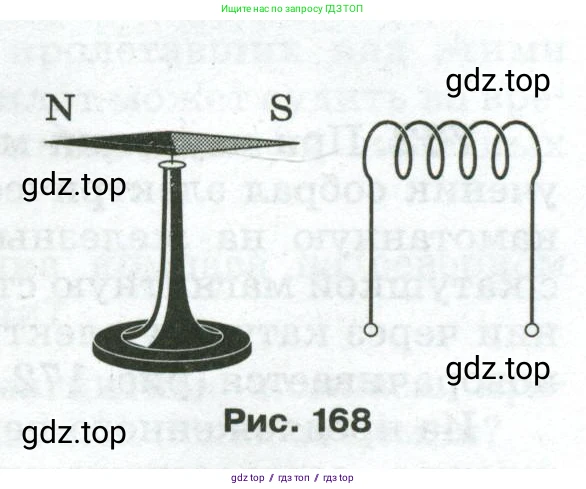

Рис. 168

Решение.

Решение

1. На рисунке 168 показано, что северный полюс (N) магнитной стрелки отталкивается от левого торца соленоида. Согласно правилу взаимодействия магнитных полюсов, одноименные полюсы отталкиваются, а разноименные притягиваются. Следовательно, левый торец соленоида является северным полюсом (N), а правый — южным (S).

2. Зная расположение магнитных полюсов соленоида, можно определить направление тока в его витках с помощью правила правой руки (правила буравчика). Если направить большой палец правой руки по направлению магнитного поля внутри соленоида (от южного полюса к северному, то есть влево), то четыре согнутых пальца укажут направление электрического тока в витках катушки. В нашем случае ток в передней части витков будет направлен вверх.

3. Электрический ток в цепи течет от положительного полюса источника («+») к отрицательному («-»). Так как ток в передних витках течет вверх, это означает, что он входит в катушку через правую клемму и выходит из нее через левую. Таким образом, правая клемма должна быть подключена к положительному полюсу источника, а левая — к отрицательному.

Ответ: Левая клемма соленоида должна быть подключена к знаку «-» (отрицательный полюс), а правая клемма — к знаку «+» (положительный полюс).
