Номер 836, страница 133 - гдз по физике 8 класс сборник вопросов и задач Марон, Марон

Электромагнитные явления. Способы получения и передачи электроэнергии. Трансформатор - номер 836, страница 133.

Условие.

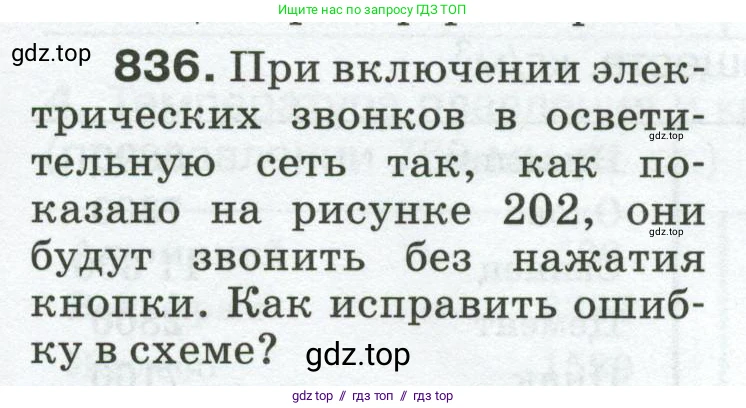

836. При включении электрических звонков в осветительную сеть так, как показано на рисунке 202, они будут звонить без нажатия кнопки. Как исправить ошибку в схеме?

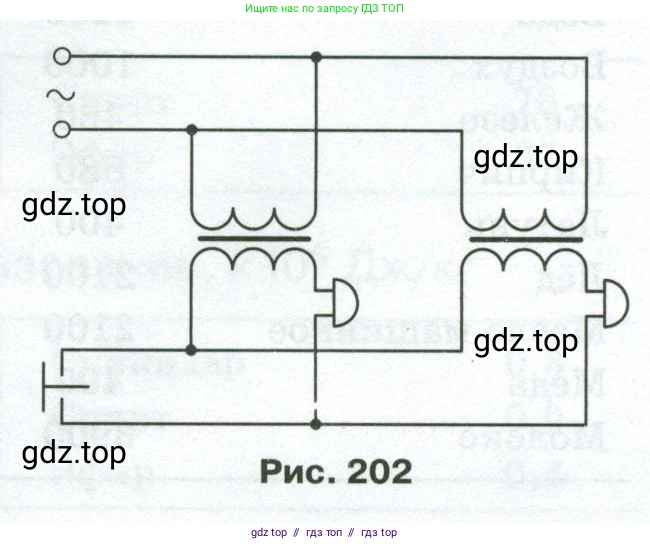

Рис. 202

Решение.

Решение

В представленной на рисунке схеме допущена ошибка в подключении управляющего элемента — кнопки. Первичные обмотки обоих трансформаторов подключены напрямую к осветительной сети. Это означает, что трансформаторы постоянно находятся под напряжением и потребляют энергию, независимо от того, используется звонок или нет. Кнопка же включена в цепь низкого напряжения (вторичную), которая питает сами звонки.

Проблема, описанная в условии (звонки звонят непрерывно), указывает на то, что управляющий элемент не выполняет свою функцию разрыва силовой цепи. Хотя по самой схеме с разомкнутой кнопкой ток во вторичной цепи течь не должен, принципиальная ошибка заключается в том, что управление должно осуществляться в первичной цепи. Это более безопасно и экономично.

Чтобы исправить ошибку, необходимо изменить схему следующим образом:

1. Кнопку (выключатель) следует убрать из вторичной цепи.
2. Эту кнопку необходимо включить в первичную цепь, то есть в цепь высокого напряжения, последовательно с параллельно соединенными первичными обмотками трансформаторов.
3. Цепь вторичных обмоток, питающую звонки, следует сделать постоянно замкнутой.

В исправленной схеме при нажатии на кнопку будет замыкаться цепь питания трансформаторов. На их вторичных обмотках появится напряжение, и звонки начнут звонить. Когда кнопка будет отпущена, цепь питания трансформаторов разомкнется, и вся схема перестанет потреблять электроэнергию.

Ответ: Для исправления ошибки необходимо перенести кнопку из вторичной цепи в первичную, установив ее последовательно с источником питания (осветительной сетью) и первичными обмотками трансформаторов.
