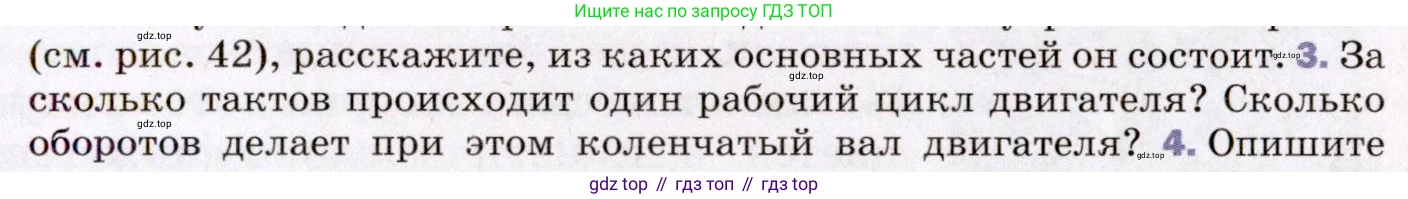

3. За сколько тактов происходит один рабочий цикл двигателя? Сколько оборотов делает при этом коленчатый вал двигателя?

Из каких основных частей состоит двигатель внутреннего сгорания

Четырёхтактный двигатель внутреннего сгорания (ДВС), к которому, по всей видимости, относится вопрос, состоит из следующих основных частей:

• Цилиндр – это полая деталь, внутри которой движется поршень и происходят все рабочие процессы (впуск, сжатие, сгорание, выпуск).
• Поршень – подвижная деталь, которая движется внутри цилиндра. Он воспринимает давление газов, образующихся при сгорании топлива, и передаёт это усилие через шатун на коленчатый вал.
• Шатун – соединительное звено между поршнем и коленчатым валом. Он преобразует возвратно-поступательное движение поршня во вращательное движение коленчатого вала.
• Коленчатый вал (коленвал) – вал сложной формы с шейками, на которые крепятся шатуны. Он преобразует усилия от поршней во вращающий момент, который является полезной работой двигателя.
• Клапаны (впускной и выпускной) – устройства, которые управляют потоком газов. Впускной клапан открывается, чтобы впустить топливовоздушную смесь в цилиндр, а выпускной – чтобы выпустить отработавшие газы.
• Свеча зажигания – компонент системы зажигания (в бензиновых ДВС), который генерирует электрическую искру для воспламенения сжатой топливовоздушной смеси в нужный момент.

Ответ: Основными частями двигателя являются цилиндр, поршень, шатун, коленчатый вал, впускной и выпускной клапаны, свеча зажигания.

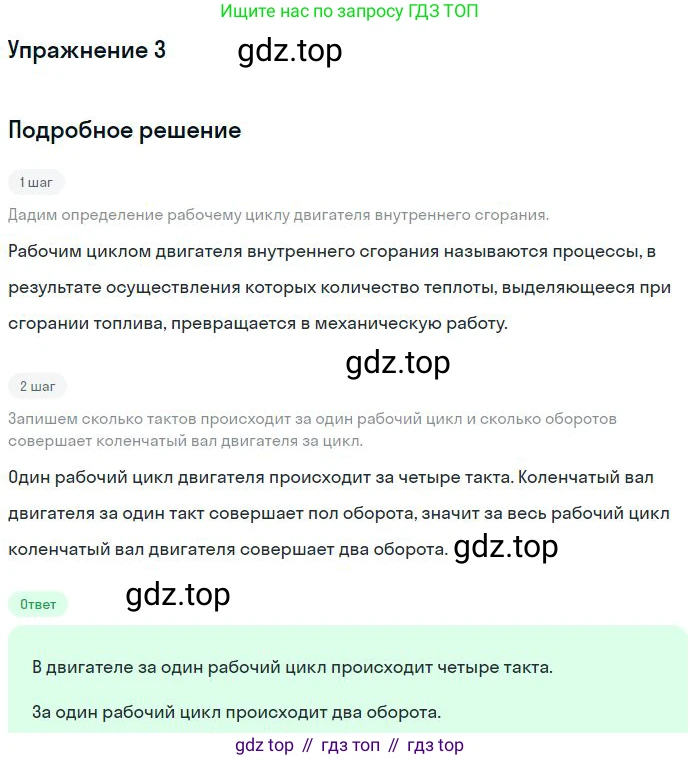

За сколько тактов происходит один рабочий цикл двигателя?

Полный рабочий цикл в четырёхтактном двигателе внутреннего сгорания совершается за четыре такта. Такт – это движение поршня в одном направлении, от одной крайней точки (мёртвой точки) до другой. Эти такты последовательно сменяют друг друга:

1. Впуск. Поршень движется от верхней мёртвой точки (ВМТ) к нижней мёртвой точке (НМТ). Впускной клапан открыт, и в цилиндр засасывается горючая смесь.
2. Сжатие. Поршень движется от НМТ к ВМТ. Оба клапана закрыты. Горючая смесь сжимается.
3. Рабочий ход (сгорание). В конце такта сжатия свеча зажигания воспламеняет смесь. Давление газов резко возрастает, и они толкают поршень вниз, от ВМТ к НМТ. Оба клапана закрыты. В этом такте совершается полезная работа.
4. Выпуск. Поршень движется от НМТ к ВМТ. Выпускной клапан открыт, и поршень выталкивает отработавшие газы из цилиндра.

Ответ: Один рабочий цикл двигателя происходит за четыре такта.

Сколько оборотов делает при этом коленчатый вал двигателя?

Каждый такт, то есть движение поршня из одного крайнего положения в другое, соответствует повороту коленчатого вала на половину оборота, или на $180^\circ$.

Поскольку полный рабочий цикл состоит из четырёх тактов, общее число оборотов коленчатого вала за один цикл равно:

$4 \text{ такта} \times 0.5 \text{ оборота/такт} = 2 \text{ оборота}$

Таким образом, за время одного рабочего цикла (впуск, сжатие, рабочий ход, выпуск) коленчатый вал совершает два полных оборота ($360^\circ \times 2 = 720^\circ$).

Ответ: За один рабочий цикл коленчатый вал делает два оборота.
