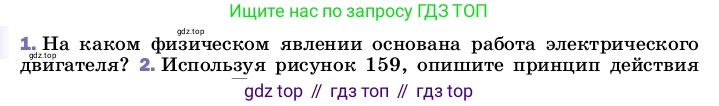

1. На каком физическом явлении основана работа электрического двигателя?

1. На каком физическом явлении основана работа электрического двигателя?

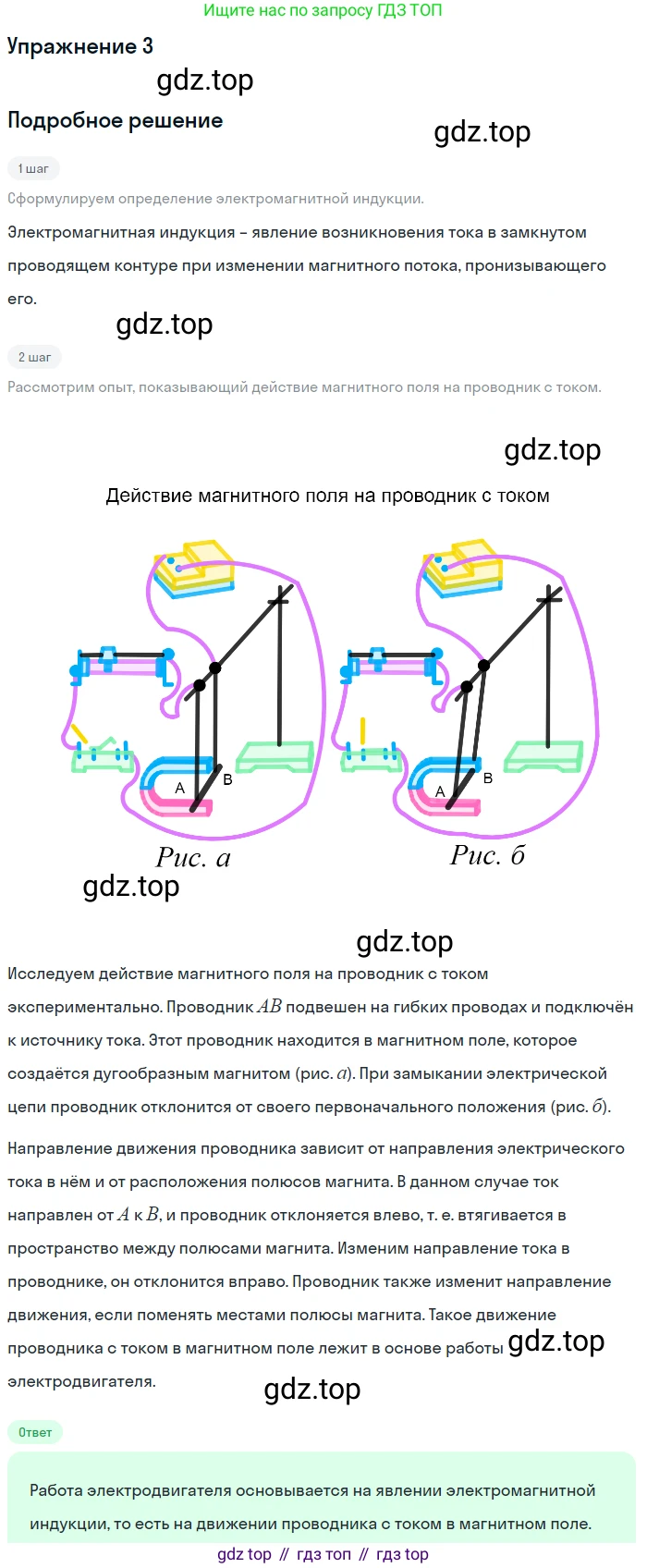

Работа электрического двигателя основана на явлении действия магнитного поля на проводник с электрическим током. Когда рамка (катушка), по которой протекает ток, помещается в магнитное поле, на её стороны начинают действовать силы, называемые силами Ампера. Эти силы создают вращающий момент, который заставляет рамку вращаться. Таким образом, электрическая энергия источника тока преобразуется в механическую энергию вращения.

Величина силы Ампера ($F_A$) определяется формулой:

$F_A = I \cdot B \cdot l \cdot \sin\alpha$

где $I$ — сила тока в проводнике, $B$ — индукция магнитного поля, $l$ — длина активной части проводника (находящейся в поле), а $\alpha$ — угол между направлением тока и вектором магнитной индукции.

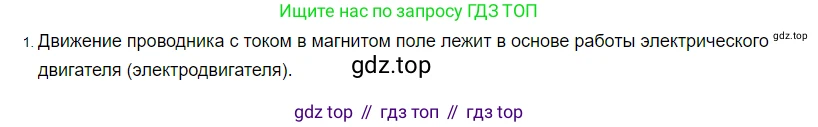

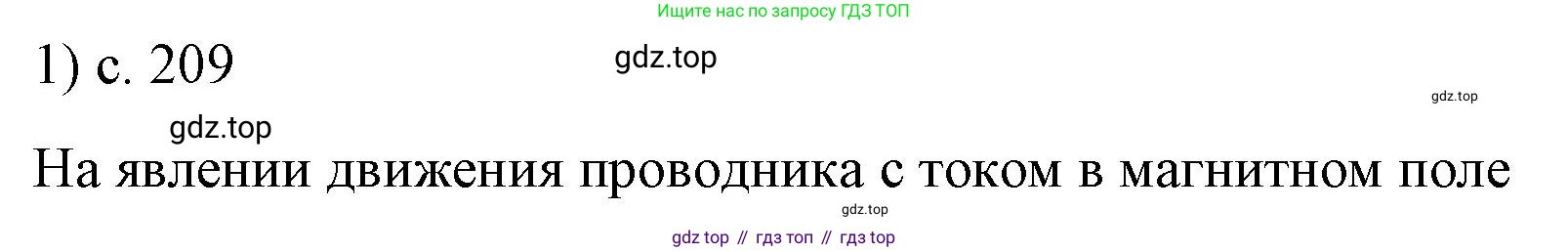

Ответ: Работа электрического двигателя основана на явлении вращения рамки с током в магнитном поле под действием сил Ампера.

2. Используя рисунок 159, опишите принцип действия

(Поскольку рисунок 159 не предоставлен, приводится описание принципа действия модели электродвигателя постоянного тока, которая обычно иллюстрируется в учебниках).

Принцип действия электродвигателя заключается в следующем. Основными его частями являются неподвижный магнит (статор), создающий магнитное поле, и вращающаяся рамка с током (ротор или якорь), которая подключена к источнику тока через коллектор со щетками.

1. Электрический ток от источника через неподвижные щетки и вращающиеся вместе с рамкой полукольца коллектора подается в рамку.
2. Рамка с током находится в магнитном поле статора. Согласно явлению, описанному в первом пункте, на проводники рамки, по которым течет ток, действуют силы Ампера. Направление этих сил можно определить по правилу левой руки.
3. В противоположных сторонах рамки ток течет в противоположных направлениях. Поэтому силы Ампера, действующие на эти стороны, также направлены в противоположные стороны (например, на одну сторону действует сила вверх, на другую — вниз).
4. Эта пара сил создает вращающий момент, который заставляет рамку поворачиваться вокруг своей оси.
5. Чтобы вращение не прекратилось и происходило в одном направлении, используется коллектор. Он представляет собой кольцо, разрезанное на два изолированных друг от друга полукольца. Когда рамка совершает поворот на 180 градусов (проходит положение равновесия), щетки переходят с одного полукольца на другое. В результате направление тока в рамке изменяется на противоположное.
6. Смена направления тока в рамке приводит к тому, что направление сил Ампера и, следовательно, вращающего момента сохраняется. Рамка продолжает вращаться в том же направлении. Этот процесс циклически повторяется, обеспечивая непрерывное вращение ротора.

Ответ: Принцип действия электродвигателя основан на непрерывном вращении рамки с током в магнитном поле, которое обеспечивается действием сил Ампера и специальным устройством — коллектором, который периодически изменяет направление тока в рамке.
